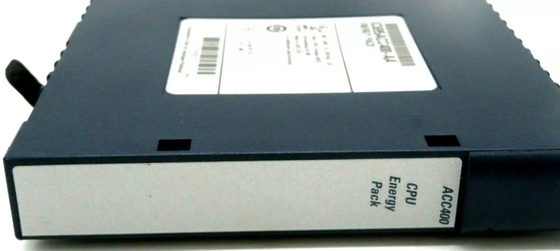

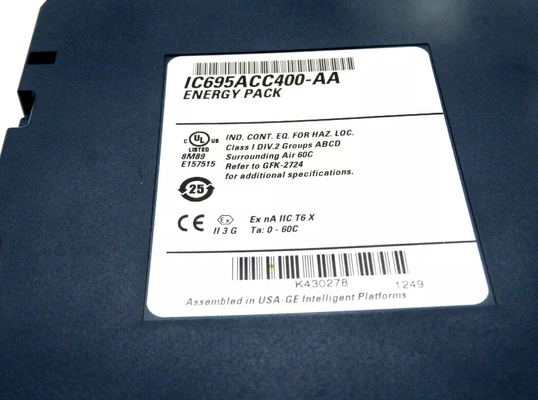

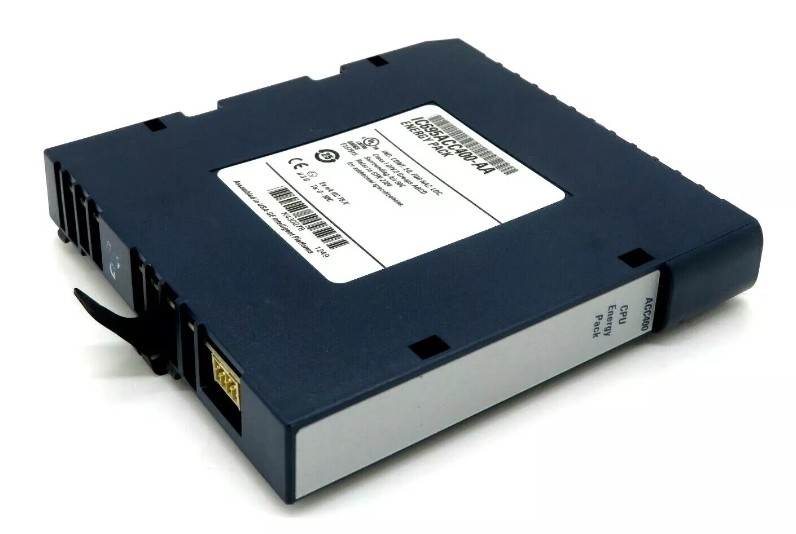

IC695ACC400 GE PACSystems RX3i Energiepaket Zubehörmodul

Der Wert der Zulassung ist zu messen.GEPACSystems RX3i Energiepaket-Zubehörmodul

Einzelheiten des Produkts:

Beschreibung:

Das PACSystems* RX3i IC695ACC400 Energy Pack ist für die Verwendung mit einer der folgenden RX3i-CPUs bestimmt: CPE302, CPE305 oder CPE310.

Im Falle eines Verlustes der Systemleistung hält das Energiepaket die Leistung lange genug aufrecht, damit die CPU den Inhalt ihres Benutzerspeichers in einen nicht flüchtigen Speicher (Flash) speichert.

Das Energiepaket ist auf der linken Seite eines RX3i-Moduls montiert und mit dem Kabel IC695CBL001 an die CPU angeschlossen.

Während das System angetrieben wird, wird das Energy Pack von der RX3i 24 Vdc Schiene über das I695CBL001 Kabel, das die CPU mit dem Energy Pack verbindet.

Das Energiepaket entspricht der EU-Rohs-Richtlinie 2011/65/EU, wobei die folgenden in dem Anhang genannten Ausnahmen verwendet werden: 7 (a), 7 (c) -I und III.

Das Energiepaket ist auf der linken Seite eines RX3i-Moduls montiert. Um zu vermeiden, dass ein Backplane-Slot aufgenommen wird, sollte es auf dem Modul (in der Regel eine Stromversorgung) im Slot 0 des Racks montiert werden.

Es ist mit der CPU per Kabel IC695CBL001 verbunden. Beachten Sie, dass sich das Energy Pack bei Montage auf einem Modul im Slot 0 ungefähr 13 mm (0,5") über die linke Seite des Hinterplatzes hinaus erstreckt.Um das Energiepaket zu installieren:

1Die oberen Befestigungshaken auf dem Rahmen des Energiepackmoduls wie in Abbildung 3 dargestellt, werden angeschlossen.

2Drehen Sie die Unterseite des Energiepakets an und schließen Sie die Unterhaken ein.

3. Verbinden Sie das IC695CBL001-Kabel vom Steckverbinder auf der Unterseite des Energiepakets (Abbildung 2) zum entsprechenden Steckverbinder auf der Unterseite der CPU.
