IC698CHS017 GE PACSystems RX7i Racks 17 Schlitz Front- und Heckmontage CPU und I/O-Konfigurationen

IC698CHS017GE PACSystems RX7i Racks 17 Schlitze Front und Heck-Mount CPU und I/O-Konfigurationen

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

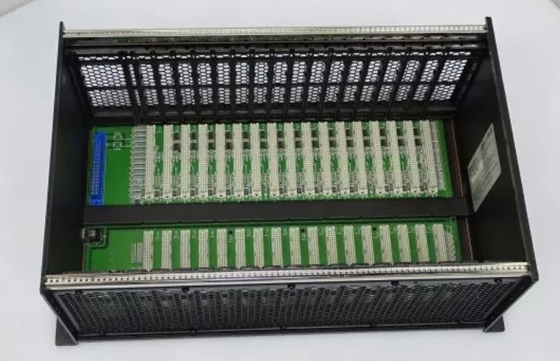

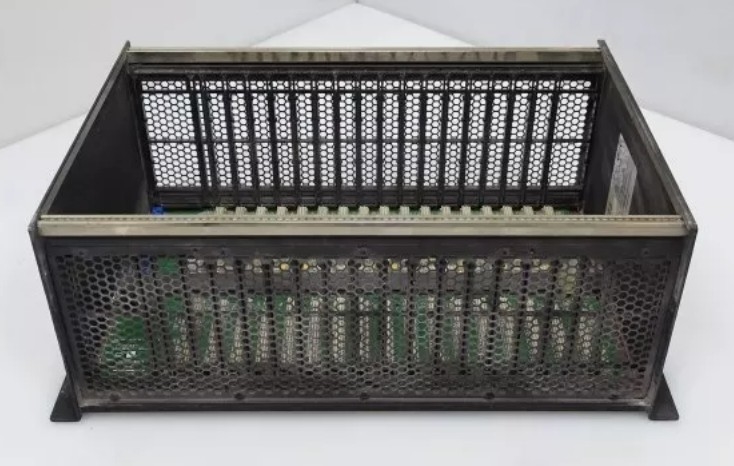

Das RX7i-Rack kann für alle RX7i-CPU- und I/O-Konfigurationen, Serien 90-70 I/O und VME-Module verwendet werden.,VME-Module und Module der Serien 90-70 mit einer einzigen Breite, die Module der Serien 90-70 mit doppelter Breite verwenden jeweils zwei Slots.

Die I/O-Punktreferenzen für Module in einem RX7i-Rack werden mit der Software CIMPLICITY Machine Edition Logic Developer-PLC konfiguriert.Siehe die Online-Hilfe für die Software und die CIMPLICITY Machine Edition Logic Developer-PLC Start-up Handbuch, GFK-1918.

Die I/O-Module der Baureihe 90-70 verfügen über geformte Schlösser, die beim vollständigen Einlegen automatisch an den oberen und unteren Schienen des Racks anknüpfen.

Einige VME-Module verfügen möglicherweise nicht über diese Schlösser. RX7i-Module sind mechanisch an den Rahmen gebunden, indem Schrauben die Ober- und Unterseite der Gesichtsplatten an das Gehäuse befestigen.

Für Anwendungen mit hohen Schwingungen können andere Module mit M2.5x8-Schrauben an das Rack befestigt werden.
