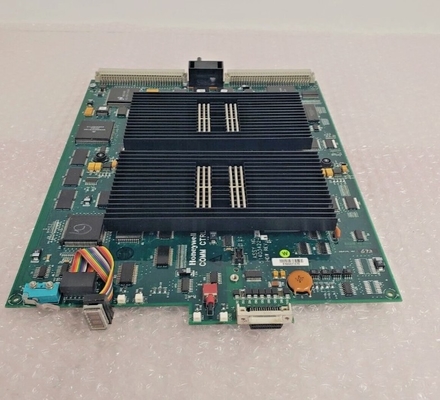

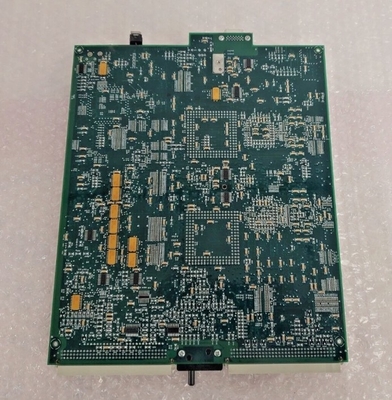

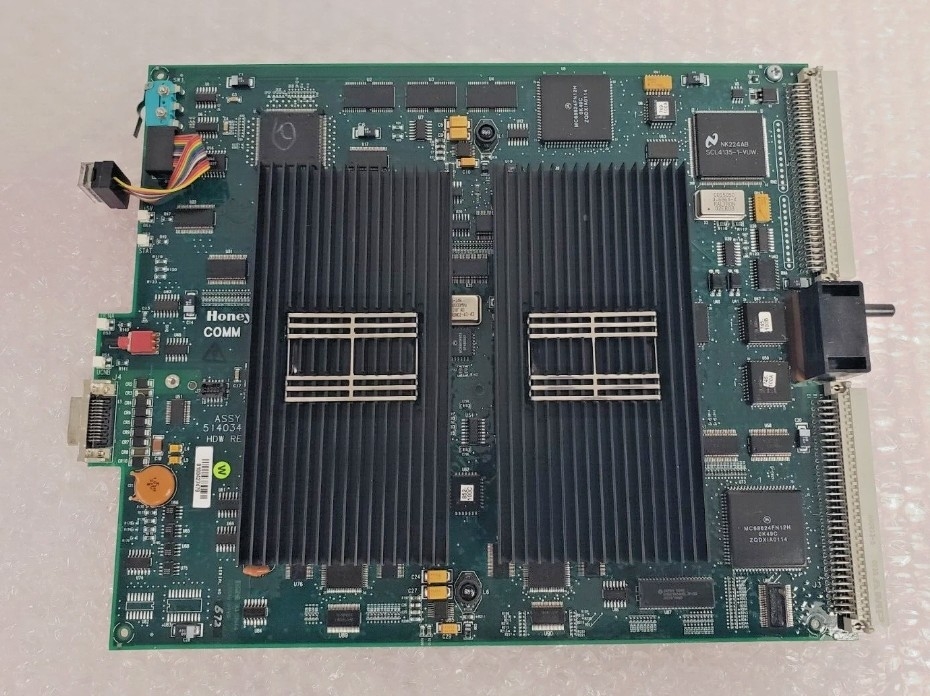

Honeywell 51403422-150 HPM Kommunikations- und Steuerungsprozessormodul

Honeywell 51403422-150 HPM Kommunikations- und Steuerungsprozessormodul

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Der HPM-Kommunikations- und Kontrollprozessor (51403422 - 150) ist für die Netzwerkkommunikationsfunktionen des HPM verantwortlich.Dieser Steuerprozessor kann Regulierungsvorgänge ausführen.Das Universal Control Network (UCN) ist ein schnelles und sicheres Netzwerk zur Steuerung von Prozessen.Es verfügt über ein 5-Megabit-Band mit Token-Bus-Zugriffskontrolle.

Die HPMM-Bündel werden in den beiden am meisten linken Stellen der Kartendatei platziert.Das HPM UCN-Interface-Modul ist in den Steckverbinder unter der High-Performance-Comm/Control-Karte in der ersten Schlitz installiertDie High-Performance I/O Link Card (51309276 - 150) besteht aus einem I/O Link Prozessor, SRAM für die Kommunikation zwischen dem Prozessor und der Kommunikations-/Kontrollkarte,eine Schnittstelle zwischen I/O-Link-Treiber und EmpfängerDieser Konverter liefert +5 Vdc sowohl für HPMM-Karten als auch für das HPM UCN-Interface-Modul.

Wenn die HPMM mit Strom versorgt wird, leuchtet der Stromindikator auf jeder HPMM-Karte und das HPM UCN-Interface-Modul an.Diese Anzeige bleibt so lange leuchtet 24 Vdc aus dem SchrankNach dem Einschalten leuchtet der Statusindikator auf der High-Performance Communications/Control-Karte kurz auf.Der Statusindikator bleibt eingeschaltet., was anzeigt, dass keine Versuchsfehler festgestellt wurden.

Die Indikatoren für die in Betrieb befindlichen UCN-Kabel sind an der Vorderseite des HPM UCN-Interface-Moduls sichtbar (Rx - A und Rx - B).Sie sind auch unter dem Vorderdeckel der Hochleistungs-Kommunikations-/Kontrollkarte (UCN A und UCN B) zu sehenDiese Indikatoren helfen den Nutzern, den Status der UCN-Kabel leicht zu überwachen.
