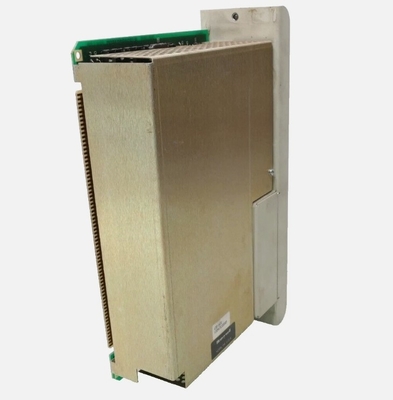

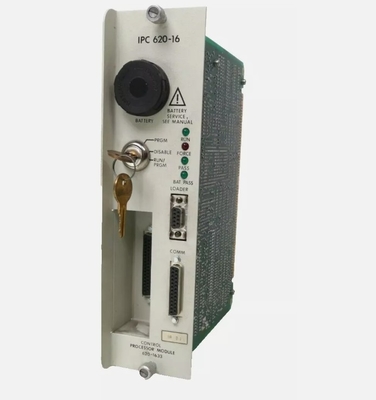

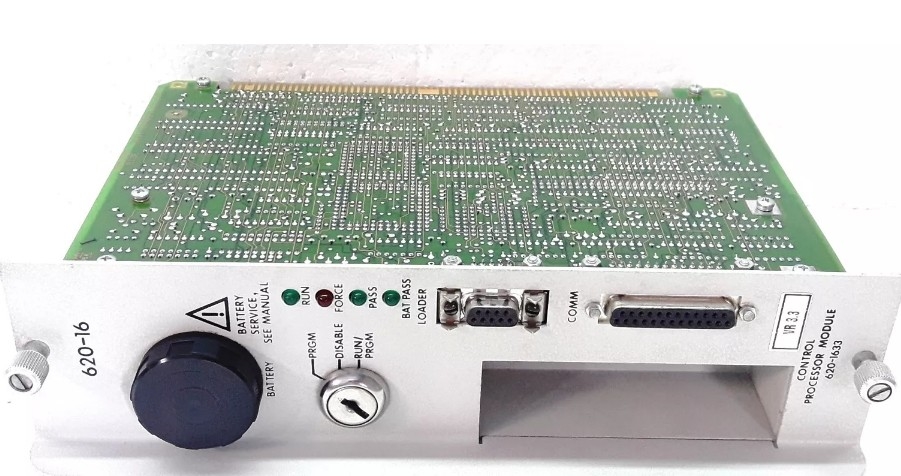

Honeywell 620-1633 Steuerprozessormodul 620-16 PROC.8K MEM 1024 E/A

Honeywell 620-1633 Steuerprozessormodul 620-16 PROC.8K MEM 1024 E/A

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die Systemstatus-Tabelle besteht aus 8 Bits breiten Speicherstandorten. Sie speichert die diagnostischen Informationen des Prozessorsystems.Diese Informationen werden über den Ladegerät/Terminal mit einer vierstelligen Dezimaladresse und einer PULL-Anweisung im Steuerungsprogramm abgerufen.Der Prozessor 620-06 enthält die PULL-Anweisung. In der Systemstatustabelle werden drei Kategorien von Informationen gespeichert:und Systemidentifizierung.

Die Hardware-Status-Anzeige liefert dem Benutzer Daten über die Überarbeitung des Prozessors und den Teststatus, die Programmdurchsuchzeit, den Status der durch den DIP-Switch ausgewählten Optionen und die Kraftzahl.

Der Prozessor sendet ein Stromausfallsignal an die in den I/0-Racks befindlichen PIOMs, wenn der Prozessor im PROGRAMM- oder DESABLE-Modus ist oder wenn ein Verlust des Prozessor-Scans auftritt.bei Empfang des Stromausfallsignals, entweder alle Ausgänge ausschalten oder die Ausgänge in ihrem letzten Zustand halten (abhängig von der ausgewählten DIP-Schalter-Einstellung), bis das Stromausfallsignal entfernt wird.Das Prozessormodul erfüllt die gleiche Funktion für Prozessorrack-I/0-Module.

Wenn die Stromversorgung im Prozessor-Rack oder einem I/O-Rack feststellt, dass die Wechselstromversorgung bei 115 V Wechselstrom weniger als 83 Volt oder bei 230 V Wechselstrom bei mehr als 11 Volt beträgt.5 Millisekunden, sendet die Stromversorgung ein Stromausfallsignal an die anderen I/0-Racks und an das Prozessormodul.und der Prozessor stoppt den BetriebEs ist zu beachten, dass die Leistungsausfallrate für den 24VDC-Operaton 19 Volt beträgt und eine Leistungsausfallverzögerung von 7 Millisekunden beträgt.
