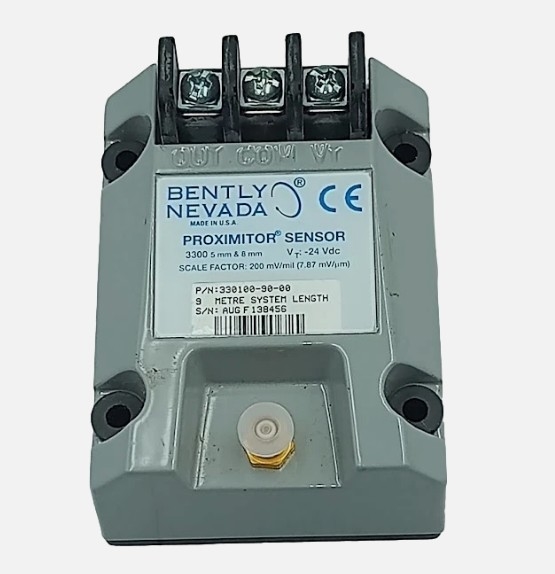

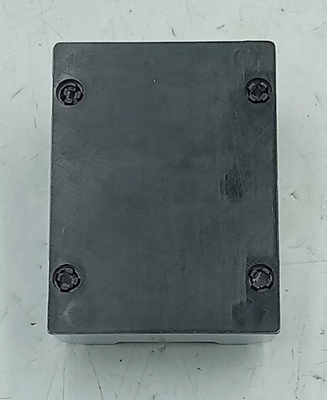

330100-90-00 Bently Nevada Proximitätssensor der Serie 3300 24VDC 8 MM

mit einer Breite von nicht mehr als 20 mmBently NevadaProximitätssensor der Baureihe 3300 24VDC 8 MM

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Der 3300 XL NSv Proximitor Sensor hat ähnliche Eigenschaften wie der 3300 XL 8 mm Proximitor Sensor.Sein dünnes Design ermöglicht es dem Benutzer, es entweder in einer hochdünstigen DIN-Schieneninstallation oder in einer traditionelleren Panel-Mount-Konfiguration zu montierenDie verbesserte RFI/EMI-Immunität ermöglicht es dem 3300 XL NSv Proximitor Sensor, ohne besondere Montageanforderungen europäische CE-Zulassungen zu erhalten.Diese RFI-Immunität verhindert auch, dass nahegelegene Hochfrequenz-Radiosignale das Transduzersystem beeinträchtigenDie SpringLoc-Terminalstreifen auf dem Proximitor-Sensor erfordern keine speziellen Installationswerkzeuge und ermöglichen schnellere und sehr robuste Feldverkabelungen.

Die 3300 NSv-Sonde ist in verschiedenen Sondenkofferkonfigurationen erhältlich, einschließlich gepanzerter und ungepanzerter 1/4-28, 3⁄8-24, M8X1 und M10X1 Sondenfäden.Die Umkehrmontage 3300 NSv Sonde kommt standardmäßig mit entweder 3⁄8-24 oder M10X1 FädenAlle Komponenten des Transduzersystems sind mit vergoldeten Messing-ClickLoc-Anschlüssen versehen.Die patentierte TipLoc Formverfahren bietet eine robuste Bindung zwischen der Sonde Spitze und der Sonde KörperDas patentierte CableLoc-Design von Bently Nevada sorgt für eine Zugkraft von 220 N (50 lb) und befestigt das Sondenkabel fest an der Sondenspitze.Es wird empfohlen, Anschlussschützer für die Verbindung von Sonde zu Verlängerungskabeln zu verwenden.Anschlussschützer verhindern, dass die meisten Flüssigkeiten in die ClickLoc-Anschlüsse gelangen und das elektrische Signal beeinträchtigen.

Das Design des 3300 XL NSv Transducer Systems ermöglicht es, sowohl die 3300 RAM Transducer Systems als auch das 3000- oder 7000-Serie 190 Transducer System zu ersetzen.Upgrades vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde verwenden, Verlängerungskabel und Überwachungssystem mit 3300 XL NSv Proximitor Sensor. Upgrades aus der 3000-Serie oder 7000-Serie Transducer System müssen die Sonde, Verlängerungskabel,und Proximitor-Sensor mit NSv-Komponenten.

Sofern nicht anders angegeben, gelten die folgenden Spezifikationen für einen 3300 XL NSv Proximitor Sensor, Verlängerungskabel und Sonde zwischen 0 °C und +45 °C (+32 °F bis +113 °F) in einer Höchsthöhe von 2000 m.mit einer Leistung von -24 Vdc, eine Last von 10 kΩ, ein von Bently Nevada geliefertes AISI 4140 Stahlziel mit einem Durchmesser von 31 mm oder größer und einer Sondenlücke von 1,0 mm (40 mils).Die Spezifikationen für die Systemgenauigkeit und Austauschbarkeit gelten nicht, wenn ein auf ein anderes Ziel als ein Bently Nevada AISI 4140 Stahlziel kalibriertes Wandlersystem verwendet wird..

Datenblatt-Link:
