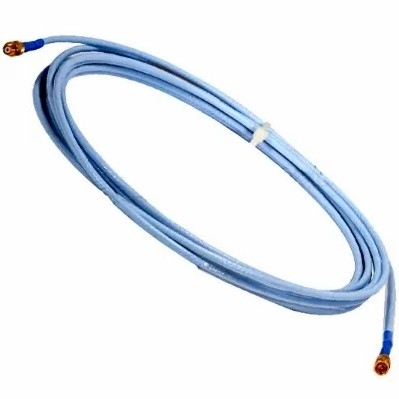

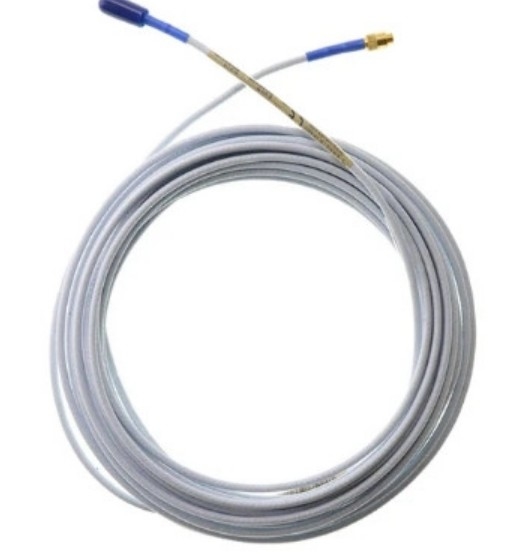

330703-000-040-90-02-CN Bently Nevada 3300 XL 11 mm Näherungssonden

330703-000-040-90-02-CN Bently Nevada 3300 XL 11 mm Näherungssonden

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3300 XL 11 mm Proximity Transducer System verfügt über eine Leistung von 3,94 V/mm (100 mV/mil) für kontaktlose Vibrations- und Verschiebungsmessungen auf Fluidfilmlagermaschinen.Die große 11 mm Spitze ermöglicht dieses Transducer-System eine längere lineare Reichweite im Vergleich zu unserem Standard 3300 XL 8 mm Transducer SystemEs wird hauptsächlich in den folgenden Anwendungen verwendet, bei denen ein längerer linearer Bereich erforderlich ist: Messungen der axalen (Schub-) Position. Messungen der Rampendifferenzvergrößerung bei Dampfturbinen.Messungen der Stabposition oder des Stabverfalls auf Wechselkompressoren. Tachometer- und Nullgeschwindigkeitsmessungen. Phasenreferenzsignale (Keyphasor).

Der 3300 XL 11 mm Proximity Transducer ist für die Messung von Position oder Vibrationen im Frequenzbereich von 0 bis 8 kHz ausgelegt.Typische Anwendungen dieses Systems sind Radialschwingungen und Positionsschwingungen., Achsposition und Keyphasor-Messungen.

Obwohl die Endgeräte und der Steckverbinder des Proximitor-Sensors vor elektrostatischer Entladung geschützt sind, sollten angemessene Vorsichtsmaßnahmen getroffen werden, um eine elektrostatische Entladung während der Handhabung zu vermeiden.

Die 3300 XL 11 mm Sonde ist in unterschiedlichen Sondenkofferkonfigurationen erhältlich, darunter gepanzerte und ungepanzerte 1⁄2-20, 5⁄8 -18, M14 X 1.5 und M16 X 1.5 Sondenfäden.Die Rückhalt 3300 XL 11 mm Sonde kommt standardmäßig mit entweder 3⁄8-24 oder M10 X 1 FädenAlle Komponenten des Transduzersystems verfügen über vergoldete Messing-ClickLoc-Anschlüsse.Die patentierte TipLoc Formverfahren bietet eine robuste Bindung zwischen der Sonde Spitze und der Sonde KörperDas Sondenkabel ist mit unserem patentierten CableLoc-Design an der Sondenspitze befestigt, das eine Zugkraft von 330 N (75 lb) bietet.

Datenblatt-Link:

Bently Nevada 330703-000-040-90-02-CN.pdf
