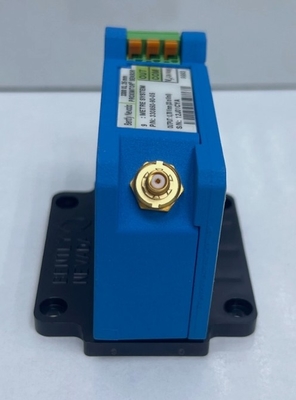

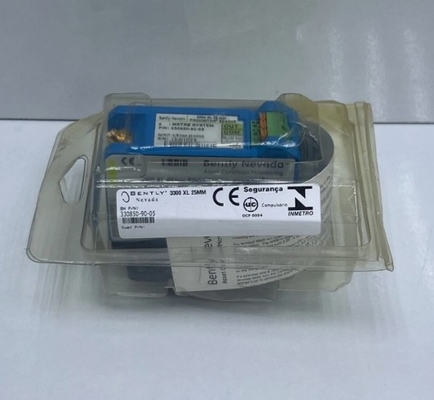

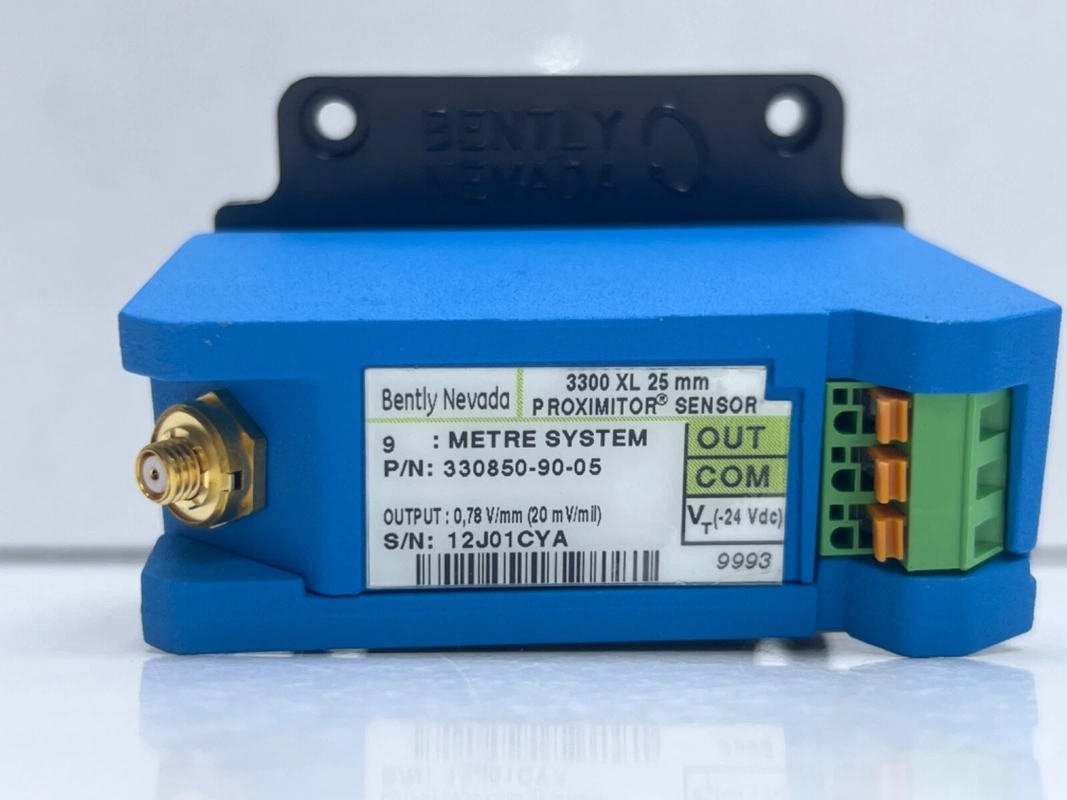

330850-90-05 Bently Nevada 3300 XL 25 MM Näherungstransduzersystem

330850-90-05 Bently Nevada 3300 XL 25 MM Näherungstransduzersystem

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3300 XL 25 mm Transducer System besteht aus einer separaten 25 mm Sonde, einem Verlängerungskabel und einem 3300 XL 25 mm Proximitor Sensor.787 V/mm (20 mV/ml) ergeben diesem System einen linearen Bereich von 12.7 mm (500 mils). Basierend auf diesem linearen Bereich the 3300 XL 25 mm Transducer System is suitable for measuring differential expansion (DE) on midsize to large steam turbine generators caused by the difference in growth rates between the turbine rotor and the machine stator (casing).

Die 3300 XL 25 mm Sonde ist in einer Vielzahl von Gehäuse-Konfigurationen erhältlich, um alle Standard 7200 25 mm physisch zu ersetzen,7200 35 mm und 25 mm DE Integraltransduzorsysteme (einschließlich seitlicher und hinteren Ausgangssonden)Der Proximitor-Sensor verfügt außerdem über eine Leistung, die mit der der 7200 und 25 mm DE Integral-Systeme identisch ist.die Kunden ein Upgrade ermöglichen, ohne dass Änderungen an der Monitorkonfiguration erforderlich sind;Bei einem Upgrade von früheren Systemen müssen alle Komponenten des Transducersystems (Sonde, Verlängerungskabel und Proximitor Sensor) durch 3300 XL 25 mm Komponenten ersetzt werden.

Die 3300 XL 25 mm Sonde ist für maximale Überlebensfähigkeit in den härtesten Dampfturbinen DE Umgebungen konzipiert.Es kann kontinuierlich arbeiten und seine Genauigkeit bei hohen Temperaturen bis zu 200 °C (392 °F) beibehaltenDie 25 mm-Sonde verfügt sowohl über eine vordere als auch eine hintere Dichtung, die in Kombination mit dem FluidLoc-Kabel (Standard für alle 25 mm-Sonden)verhindert, dass Feuchtigkeit in die Sondenspitze gelangtSpezielle hochtemperaturfähige ClickLoc-Anschlüsse befinden sich ebenfalls standardmäßig auf der Sonde und dem Verlängerungskabel.Jede Sonde und jedes Kabel sind mit Steckverbinder-Schützern und einem Einwegsteckverbinder-Schützersatzwerkzeug ausgestattet, um sicherzustellen, dass die Steckverbinder frei von Kontamination bleibenDer ClickLoc-Anschluss an der Sondenleitung verfügt über einen abnehmbaren Kragen, der die Leitung des Kabels durch enge Abstandsräume erleichtert.

Die 3300 XL 25 mm Sonde ist in vielen Sondengehäusestypen erhältlich, darunter 11⁄4-12 oder 11⁄2-12 englische Fäden, M30x2 oder M39x1.5 metrische Fäden oder seitliche oder hintere Ausgangssonden mit einem 1,06 oder 1.50 in Durchmesser glatte Sondenhülle.

Datenblatt-Link:

Bently Nevada 330850-90-05.pdf
