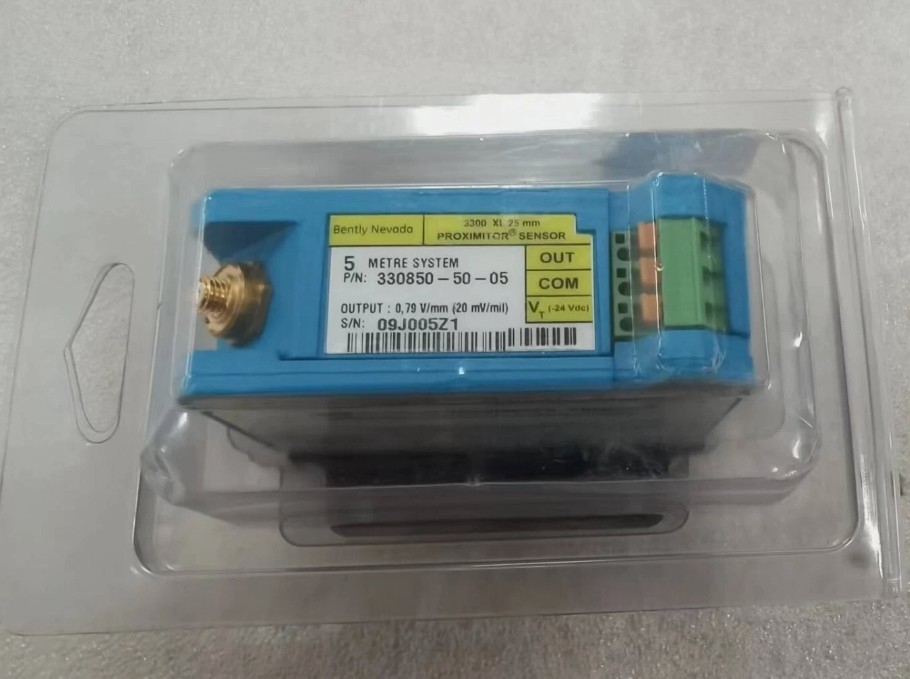

330850-50-05 Bently Nevada 3300 XL 25 MM Vibrationssensor für die Nähe

330850-50-05 Bently Nevada 3300 XL 25 MM Vibrationssensor für die Nähe

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Sofern nicht anders angegeben, gelten die nachstehenden Spezifikationen für einen Proximitor Sensor 3300 XL 25 mm, Verlängerungskabel und Sonde zwischen 0 °C und +45 °C (+32 °F bis +113 °F) in einer Höhenhöhe von 2000 m.mit einer Leistung von -24 Vdc, eine Last von 10 kΩ, ein von Bently Nevada geliefertes AISI 4140 Stahlziel mit einem Durchmesser von 61 mm (2.4 Zoll) oder größer und einer Sondenlücke von 7.0 mm (275 mils).Die Spezifikationen für die Systemgenauigkeit und Austauschbarkeit gelten nicht, wenn ein auf ein anderes Ziel als ein Bently Nevada AISI 4140 Stahlziel kalibriertes Wandlersystem verwendet wird..

Für den 25 mm Differential Expansion Transducer kann eine optionale 3300 XL Sliding Bracket sowohl für einzelne Transducer als auch für komplementäre Eingabeanwendungen bestellt werden.Diese Befestigung Halterung macht es einfach, genau zu überprüfen, die Wandler-System und Gap die Sonden, indem Sie das Wandler-System in seinem linearen Bereich gleiten. Die Basisplatte der Schiebehalterung wird an der Innenfläche des Turbinengehäuses in der Nähe des Differenzvergrößerungskragen montiert.mit einer Breite von mehr als 20 mm,Der Schiebewagen rutscht auf und wird mit Schrauben und Sicherheitsdraht an die Basisplatte befestigt.die Schrauben, die den Schieberad an der Basisplatte befestigen, lösen und den Schieberad und die Sonden bewegenEin Zubehör für das Verifizierungskit mit Zielfunktionsanzeiger liefert eine Referenz, indem die Bewegung des Schiebeträgers gemessen wird.Die 3300 XL Sliding Bracket hilft sicherzustellen, dass das Transducer-System bleibt ausgerichtet und senkrecht zum Rotor.

Die 3300 XL 25 mm Sonde ist in einer Vielzahl von Gehäuse-Konfigurationen erhältlich, um alle Standard 7200 25 mm physisch zu ersetzen,7200 35 mm und 25 mm DE Integraltransduzorsysteme (einschließlich seitlicher und hinteren Ausgangssonden)Der Proximitor-Sensor verfügt außerdem über eine Leistung, die mit der der 7200 und 25 mm DE Integral-Systeme identisch ist.die Kunden ein Upgrade ermöglichen, ohne dass Änderungen an der Monitorkonfiguration erforderlich sind;Bei einem Upgrade von früheren Systemen müssen alle Komponenten des Transducersystems (Sonde, Verlängerungskabel und Proximitor Sensor) durch 3300 XL 25 mm Komponenten ersetzt werden.

Der ordnungsgemäße Betrieb des Wandlersystems ist während der Montage und regelmäßig nach der Montage durch physische Bewegung zu überprüfen, um die Bewegung des Wellenkragen zu simulieren.Dies erfordert eine Befestigungsstütze, die das Transduzersystem im Verhältnis zum Wellenrotor und Kragen gleiten lässt.

Datenblatt-Link:

Bently Nevada 330850-50-05.pdf
