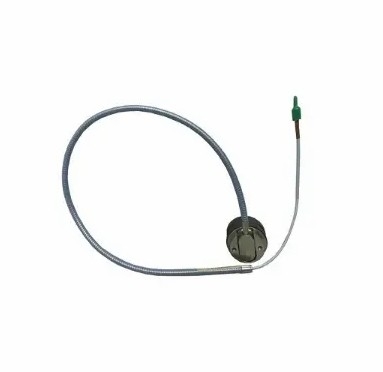

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Proximity Transducer-System

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Proximity Transducer-System

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das 3300 XL 50 mm Transducer System besteht aus einer separaten 50 mm Sonde, einem Verlängerungskabel und einem 3300 XL 50 mm Proximitor* Sensor.Die große Durchmesserkugel gibt diesem System einen maximalen linearen Bereich von 27.9 mm (1100 mils), der längste lineare Bereich unserer Wirbelstromwandlerlinie. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Die Kriterien für die Auswahl einer Montagemethode sind die Größe des verfügbaren Ziels, die erwartete Höhe der rotorasialen Bewegung und die Art des in der Maschine vorhandenen DE-Ziels.Wenn die Kragenhöhe ausreichend ist und der erforderliche Gesamtmessbereich kleiner als 27 ist.9 mm (1.1 Zoll), ist die bevorzugte Konfiguration für redundante Messungen, zwei Wandler zu verwenden, die die gleiche Seite eines Halsbandes beobachten.2 Zoll) der gesamten Reichweite erforderlich sind., die Wandler auf gegenseitige Seiten des Differential-Erweiterungskrauses oder eines anderen Zielmaterials ergänzend zu installieren.

Die 3300 XL 50 mm Sonde ist in drei Gehäuse- und Gewindekonfigurationen erhältlich, um alle Standard-Systeme 7200 50 mm (einschließlich Seiten- und Hinterausgangssonden) physisch zu ersetzen.Die standardmäßigen 7200-Style-Befestigungsstützen sind immer noch als Zubehör erhältlichDarüber hinaus ist eine neue Halterung zur Anpassung der Sonde an die 50mm DE Integral Transducer Schiebehalterbasis erhältlich.394 V/mm (10 mV/mil) Leistung, die mit der der 7200 und 50 mm DE Integralsysteme identisch istBei einem Upgrade von früheren Systemen wird jede Komponente des Wandlersystems (Sonde, Verlängerungskabel,und Proximitor Sensor) durch 3300 XL 50 mm Komponenten ersetzt werden müssen..

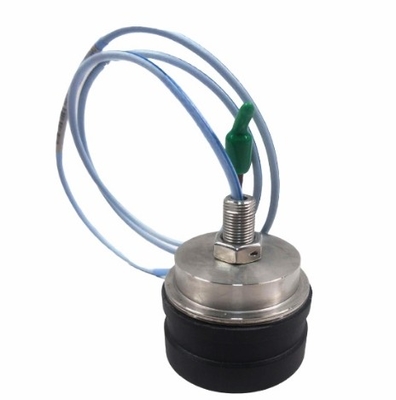

Die 3300 XL 50 mm Sonde ist in geraden Ausgangsschalen mit 1⁄2-20 Englischen oder M14x1,5-metrischen Fäden erhältlich, einschließlich einer Verriegelung mit vorgebohrten Sicherheitsdrahtlöchern.Die Seiten-Ausgangssonde hat zwei 1⁄4-20 Montage Löcher in der Rückseite der Sonde FallFür die direkten und seitlichen Ausgangssonden beträgt der Gesamtdurchmesser 1,99 Zoll.
