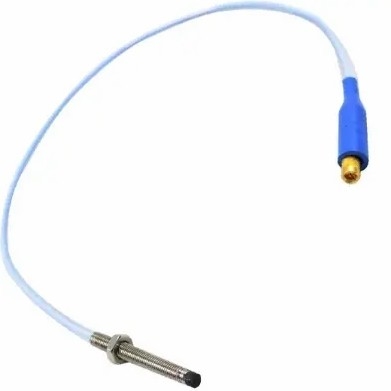

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Proximitätsumformersystem

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Proximitätsumformersystem

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das System 3300 XL NSv Proximity Transducer ist für den Einsatz mit Zentrifugalluftkompressoren, Kälte- und Prozessgaskompressoren bestimmt.und andere Maschinen mit strengen Anforderungen an die InstallationDas 3300 XL NSv Proximity Transducer System besteht aus: einer 3300 NSv Sonde; einem 3300 NSv Verlängerungskabel; einem 3300 XL NSv Proximitor Sensor.

Die primären Anwendungen für das 3300 XL NSv Transducer System sind für Bereiche, in denen Zählerbohrung, Seitenansicht,oder Rücksicht Einschränkungen die Verwendung von Standard-Bently Nevada 3300 und 3300 XL 5 und 8 mm Transducer-Systeme begrenzenEs eignet sich auch für kleine Zielanwendungen, wie z. B. die Messung von Radialschwingungen an Wellen kleiner als 51 mm (2 Zoll) oder die Messung der axialen Position an flachen Zielen kleiner als 15 mm (0,6 Zoll).Es wird hauptsächlich bei folgenden Anwendungen auf flüssigkeitsgefilmten Lagermaschinen verwendet, bei denen eine kleine Welle oder eine reduzierte Seitenansicht vorhanden ist: Messungen der Radialvibration und der Radialposition. Messungen der axialen (Schub-) Position. Tachometer- und Nullgeschwindigkeitsmessungen. Phasenbezug (Keyphasorsignale).

Das Design des 3300 XL NSv Transducer Systems ermöglicht es, sowohl die 3300 RAM Transducer Systems als auch das 3000- oder 7000-Serie 190 Transducer System zu ersetzen.Upgrades vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde verwenden, Verlängerungskabel und Überwachungssystem mit 3300 XL NSv Proximitor Sensor. Upgrades aus der 3000-Serie oder 7000-Serie Transducer System müssen die Sonde, Verlängerungskabel,und Proximitor-Sensor mit NSv-Komponenten.

Das 3300 XL NSv Transducer System verfügt über einen Durchschnittsskalefaktor von 7,87 V/mm (200 mV/mil), der die häufigste Ausgabe für Wirbelstromwandler ist.Seine verbesserte Seitenaufsicht und seine geringen Zielkennzahlen verleihen ihm eine kürzere lineare Reichweite als das Bently Nevada 3300 XL-Serie 5 und 8 mm Transducer SystemDer lineare Bereich von 1,5 mm (60 mil) übersteigt den linearen Bereich des Transducer-Systems der Baureihe 3000 190.

Datenblatt-Link:

Bently Nevada 330910-05-09-10-01-CN.pdf
