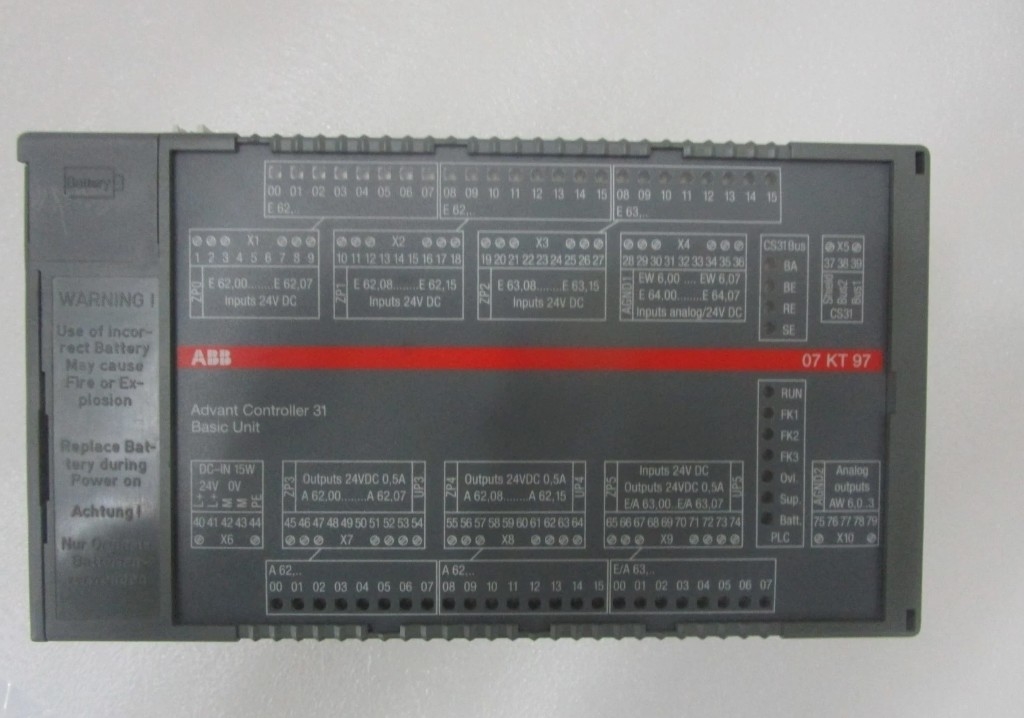

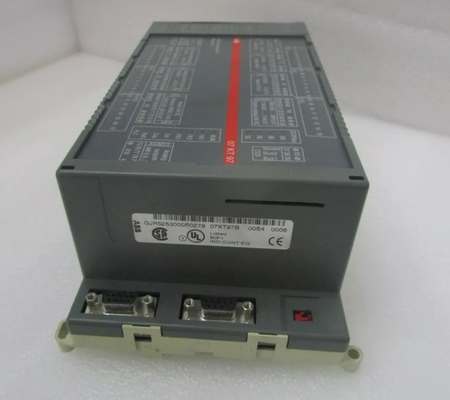

07KT97 GJR5253000R0278 ABB Procontic Basis-Einheit für industrielle Automatisierung

07KT97 GJR5253000R0278 ABB Procontic Basis-Einheit für industrielle Automatisierung

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die technischen Spezifikationen der Eingänge sind mit den anderen digitalen Eingängen identisch, mit der folgenden Ausnahme:Der Varistor zur Demagnetisierung von Induktionsbelastungen (siehe Abbildung oben) ist auch am Eingang in KraftDer Spannungsunterschied zwischen UP5 und dem Eingangssignal darf daher nicht größer sein als die Grenzspannung des Varistors.dass, wenn UP5 = 24 V, muss die Eingangsspannung zwischen -12 V und +30 V liegen. Bei UP5 = 30 V muss die Eingangsspannung zwischen -6 V und +30 V liegen.

Wenn alle 8 Kanäle der Gruppe als Eingaben verwendet werden und zusätzlich das UP5-Terminal nicht angeschlossen bleibt, gibt es keine Einschränkungen für die Eingaben.Die Eingangssignalspannungen können dann zwischen -30 V und +30 V liegen.Es gibt keine Einschränkung für die Eingangs-/Ausgangsgruppe hinsichtlich ihrer Sicherheit gegen umgekehrte Polarität.

Auflösung im SPS-System: Die Messwerte werden mit einer Auflösung von 12 Bit umgerechnet, d. h. 11 Bit plus Zeichen für Spannung und 12 Bit ohne Zeichen für Strom.5 V und ±5 V werden mit 10 Bits plus Zeichen umgewandelt.

Die analogen Eingänge können einzeln in vielen verschiedenen Betriebsmodi (auch als digitale Eingänge) verwendet werden.

Datenblatt-Link:

ABB 07KT97 GJR5253000R0278.pdf
