SDCS-PIN48-SD 3BSE004939R1012 ABB IMPULSTRANSFORMATORPLATINE

SDCS-PIN48-SD 3BSE004939R1012 ABB IMPULSTRANSFORMATORPLATINE

Produktdetails:

Beschreibung:

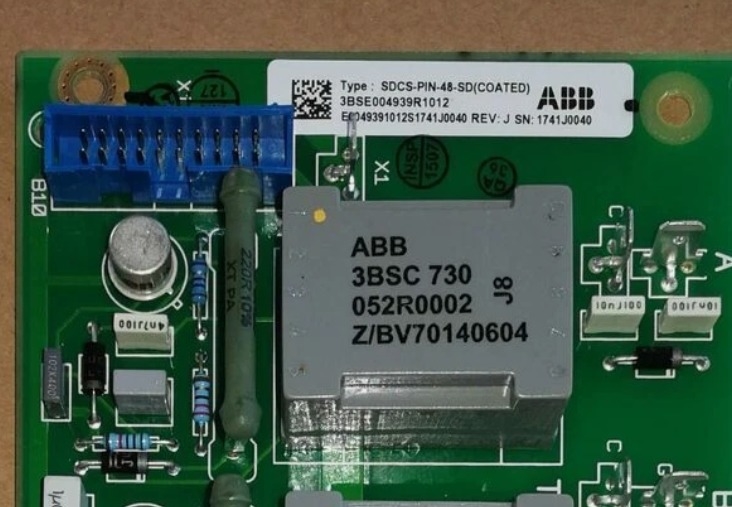

SDCS-PIN-48-SD ist eine von ABB hergestellte Impulstransformatorplatine.

Impulstransformatoren werden basierend auf Leistungsklassen, Induktivität, Spannungsnennwerten, Betriebsfrequenz, Größe, Widerstand, Frequenzbereich und Wicklungskapazität konstruiert, anstatt auf diesen Faktoren.

Externe Elemente wie die Zwischenwicklungskapazität, die Einzelkapazität jeder Wicklung und sogar der Widerstand beeinflussen den Frequenzbereich und die Signalübereinstimmung.

Diese Externalitäten haben negative Auswirkungen auf Überschwingen, Durchhang, Rückschwingen sowie Anstiegs- und Abfallzeit.

Vorteile von Impulstransformatoren:

Hohe Energieübertragung: Impulstransformatoren sind klein und haben eine ausgezeichnete Wiederholbarkeit. Infolgedessen haben sie typischerweise kurze Anstiegszeiten, große Impulsbreiten und einen hohen Energieübertragungswirkungsgrad. Zusätzlich reduziert die hohe Permeabilität seines Ferritkerns,

die eine hohe Energieübertragung innerhalb des Transformators ermöglicht, die Streuinduktivität.

Größere Anzahl von Wicklungen: Impulstransformatoren haben typischerweise mehr als zwei Wicklungen, was das gleichzeitige Ansteuern mehrerer Transistoren ermöglicht. Dies minimiert jegliche Phasenverschiebungen oder Verzögerungen jeglicher Art.

Ein Impulstransformator hat eine galvanische Trennung zwischen seinen Wicklungen, wodurch verhindert wird, dass Streuströme durchfließen. Die Eigenschaft ermöglicht auch unterschiedliche Betriebspotentiale für die primäre Ansteuerschaltung und die sekundäre angesteuerte Schaltung.

Für kleine elektronische Transformatoren kann die Isolation bis zu 4 kV betragen, während sie für Anwendungen mit sehr hoher Leistung bis zu 200 kV betragen kann.

Für den Fall, dass eine Komponente aufgrund der hohen Spannung, die durch sie fließt, gefährlich zu berühren ist, erfüllt die galvanische Isolationseigenschaft auch die Sicherheitsanforderungen.
