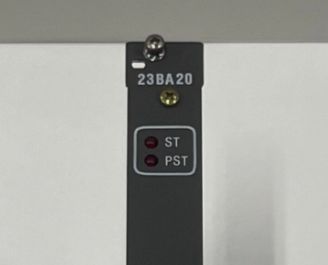

23BA20 GSNE000700R5312 ABB-Binär-Ausgabe-Board

23BA20 GSNE000700R5312 ABB-Binär-Ausgabe-Board

Einzelheiten des Produkts:

Beschreibung:

Das 23BA20-Board verfügt über sechzehn Ausgangsrelais mit zwei Gruppen von acht Kontakten, die einen gemeinsamen Rückschaltkreis teilen.

Dies ermöglicht die Aufteilung der Ausgangskanäle in zwei verschiedene Prozessspannungsquellen.

Der Prozess-E/A-Mikrocontroller (EAP - Input-Output-Prozessor) aktiviert jede Ausgabe, die über die Befehlsausgabeanforderung angefordert wird, die

die von der VAP der CMU (CMU = Kommunikationseinheit) durchgesetzt wird.

Die EAP steuert die Zeitdauer der pulsierenden Ausgänge durch Ladezeitwerte der Pulslängen.

Überwachung und Überwachung der Produktion

Jede Ausgabe wird durch die EAP durch unterschiedliche Prüf- und Überwachungsfunktionen geprüft und überwacht:

--- Ablesung des Ausgangsmusters vor der Aktivierung

--- Überwachung von 24 V Gleichstrom aus dem Hintergrundbus während des aktiven Ausgangs für die Relaisübertragung

--- Durch EAP gesteuerte Impulsdauer

--- Jeder festgestellte Fehler wird über eine LED angezeigt.
