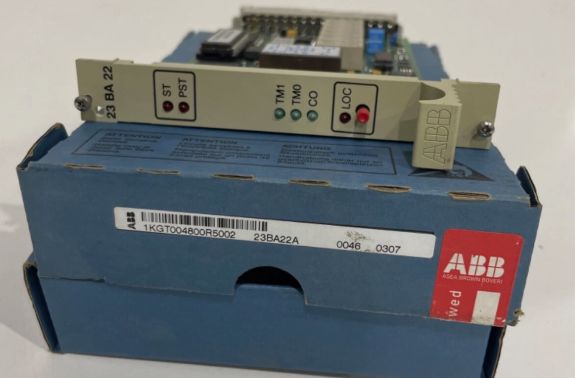

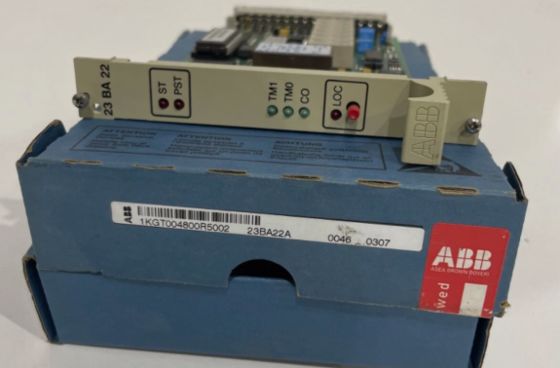

23BA22 1KGT004800R5002 ABB Befehlsausgabe-Überwachungsplatine

23BA22 1KGT004800R5002 ABB Befehlsausgabeüberwachungsplatine

Produktdetails:

Beschreibung:

Nachdem die Kommunikationseinheit und das Ausgangsplatinenmodul einen Objektbefehl empfangen und erfolgreich verifiziert haben, werden vor der endgültigen Befehlsausgabe die folgenden Schritte ausgeführt:

• Die (1-aus-n)-Prüfung auf der Befehlsausgabeüberwachungsplatine 23BA22 wird aktiviert.

• Der Widerstand der in den Schaltausgangskreis gesteckten Relais wird gemessen und mit parametrierbaren oberen und unteren Schwellenwerten verglichen.

Wenn der Widerstand innerhalb der Grenzen liegt, wird der Objektbefehlsausgang an das ausgewählte Gerät über die Binärausgangsplatine 23BA20 aktiviert.

• Der Befehlsausgabepulstimer wird gestartet, um die Impulsdauer zu überwachen und die Befehlsausgabe basierend auf der Antwortanzeige oder beim Ablauf der Impulszeit auf der Platine 23BA22 zu deaktivieren.

• Der Befehl wird abgebrochen, wenn die Testbedingungen während der Verifizierung nicht erfüllt sind.

In Standardanwendungen reicht eine Befehlsausgabeüberwachungsplatine 23BA22 pro RTU-Station für die (1-aus-n)-Verifizierung aus.

Beim Einsetzen von Steckrelais mit unterschiedlichen Widerstandswerten können zwei unabhängige Prüfschaltungen von der Platine 23BA22 angesteuert werden, wenn die Hilfsprüfspannung von separaten isolierten Spannungsquellen geliefert wird.
