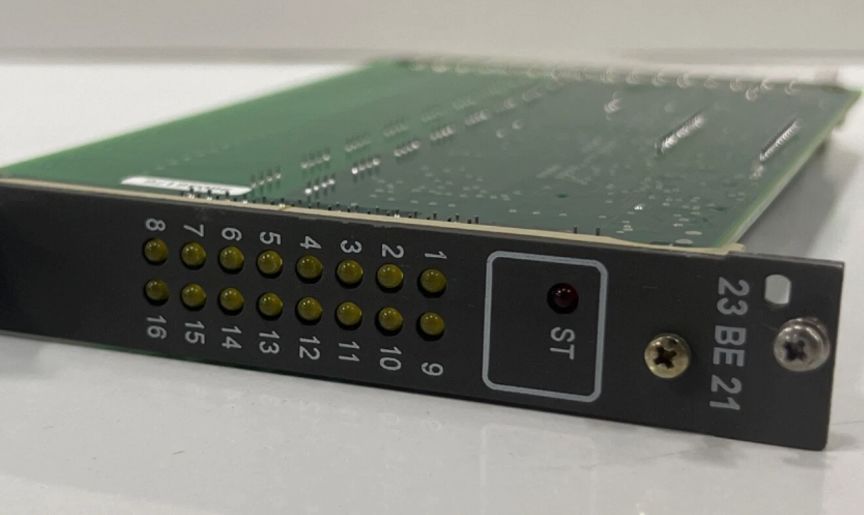

23BE21 1KGT004900R5012 ABB Binäreingangs-Baugruppe

23BE21 1KGT004900R5012 ABB Binär-Eingabe-Board

Einzelheiten des Produkts:

Beschreibung:

Das binäre Eingangsmodul 23BE21 bietet 16 elektrisch isolierte Eingänge, die bis zu 16 binäre Prozesssignale aufnehmen.

Eingangssignale können gemäß Konfigurationsregeln Verarbeitungsaufgaben zugeordnet werden.

Das Modul erlaubt eine Verarbeitungsspannung von 24 bis 60 V DC. Alle Eingänge verfügen über eine LED-Signalanzeige. Das Modul hat für alle 8 Eingänge einen gemeinsamen Rücklauf.

Das Modul 23BE23 kann folgende Signaltypen oder Kombinationen davon verarbeiten:

- 16 zeitgestempelte Einzelpunktinformationssignale (SPI)

8 zeitgestempelte Doppelpunktinformationssignale (DPI)

️ 2 8-Bit-digitale Messwerte (DMI8)

️ 1 16-Bit-digitaler Messwert (DMI16)

- 16 integrierte Gesamtstimmen (maximal 120 Hz) (ITI)

- 2 8-Bit-Schritt-Positionsinformationen (STI)

2 8-Bit-String-Eingänge (BSI8)

 oder Kombinationen dieser Signaltypen

Der Mikrocontroller auf dem Modul übernimmt alle zeitkritischen Aufgaben für parametrierte Verarbeitungsfunktionen. Zusätzlich kommuniziert er interaktiv mit dem RTU I/O Bus.

Alle Konfigurationsdaten und Verarbeitungsparameter werden von der Kommunikationsanlage über den RTU-E/A-Bus geladen.
