Produktdetails:

Beschreibung:

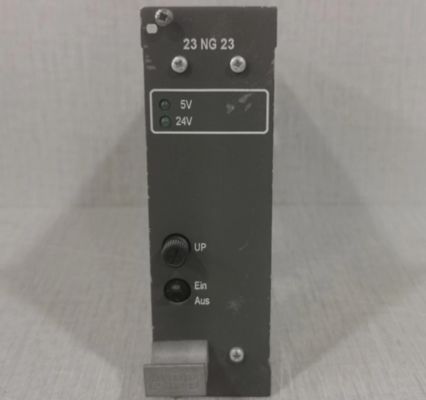

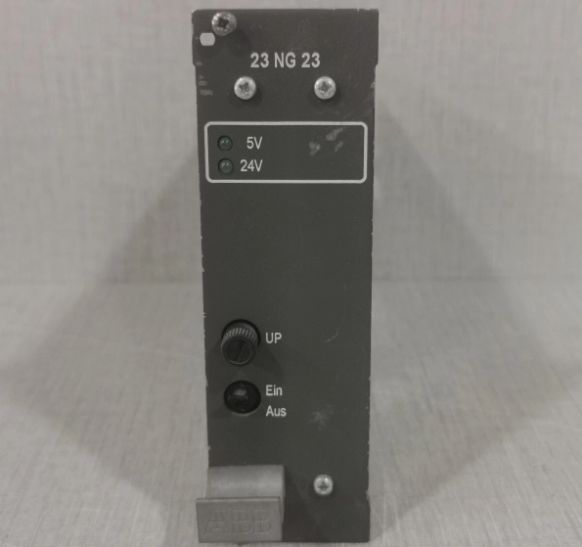

Das Netzteil 23NG23 liefert +5 V DC (U1) und +24 V DC (U2) an den RTU232-Subrack. Nur eine Version (Rubrik) ist erforderlich.

Verarbeitungsfunktion:

Die 23NG23-Platine nimmt eine feste Position in jedem RTU232-Subrack ein, nämlich Steckplatz 1 und Steckplatz 5.

Die Hilfsprozess-Spannungsausgabe UP(F2) wird innerhalb des RTU232-Systems nicht verwendet und ist im Subrack nicht verdrahtet.

Wichtige Betriebshinweise:

Die Hauptsicherung befindet sich auf der rechten Seite des Netzteils.

Grüne LED erlischt, wenn die Ausgangsspannung ausfällt.

Es dürfen nur identische Netzteile ausgetauscht werden, um Stromausfälle zu vermeiden.

Die Stromversorgung wird über den EIN-AUS-Schalter (S1) auf der Vorderseite geschaltet.

Spezifikationen der Leistungsausgabe:

Gesamtleistung: ≈41,8 W, verteilt wie folgt:

+5 V bei 5000 mA = 25 W

+24 V bei 700 mA = 16,8 W

► Verwenden Sie Tabelle 1, um die Gesamtlast für die Subrack-Konfiguration zu berechnen.

Kritische Lastanforderung:

Eine Mindestgrundlast von 232 mA bei +5 V DC ist unerlässlich, um die 24 V DC innerhalb des angegebenen technischen Datenbereichs zu regeln.

Wenn keine oder unzureichende Last aus dem +5 V DC-Kreis entnommen wird, fällt die 24 V DC ohne Vorwarnung unter den definierten Toleranzbereich.
