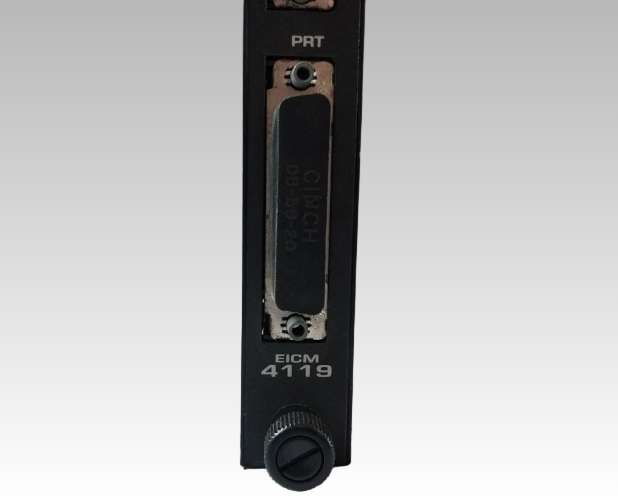

4119 Invensys Triconex verbessertes intelligentes Kommunikationsmodul

4119 Invensys Triconex Enhanced Intelligent Communication Module

Produktdetails:

Beschreibung:

Das Modell 4119A Enhanced Intelligent Communication Module (EICM) ermöglicht dem Tricon die Kommunikation mit Modbus-Mastern und -Slaves, TriStation 1131 und Druckern.

Für Modbus-Verbindungen kann der EICM-Benutzer die RS-232-Punkt-zu-Punkt-Schnittstelle für einen Master und einen Slave oder die RS-485-Schnittstelle für einen Master und bis zu 32 Slaves auswählen. Der RS-485-Netzwerk-Trunk kann aus ein oder zwei verdrillten Adernpaaren mit einer maximalen Länge von 4.000 Fuß (1.200 Metern) bestehen.

Jedes EICM enthält vier serielle Ports und einen parallelen Port, die gleichzeitig betrieben werden können. Jeder serielle Port kann als Modbus-Master mit bis zu sieben Modbus-Mastern pro Tricon-Chassis konfiguriert werden. Ein einzelnes Tricon-System unterstützt maximal zwei EICMs, die sich in einem logischen Steckplatz befinden müssen.

(Die Hot-Spare-Funktion ist für das EICM nicht verfügbar, obwohl Sie ein fehlerhaftes EICM austauschen können, während der Controller online ist.) Jeder serielle Port ist eindeutig adressiert und unterstützt entweder die Modbus- oder die TriStation-Schnittstelle. Die Modbus-Kommunikation kann entweder im RTU- oder ASCII-Modus durchgeführt werden.
Der Parallelport bietet eine Centronics-Schnittstelle zu einem Drucker.

Jedes EICM unterstützt eine aggregierte Datenrate von 57,6 Kilobit pro Sekunde (für alle vier seriellen Ports).

Programme für den Tricon verwenden Variablennamen als Bezeichner, aber Modbus-Geräte verwenden numerische Adressen, die als Aliase bezeichnet werden. Daher muss ein Alias zugewiesen werden.
jedem Tricon-Variablennamen, der von oder an ein Modbus-Gerät gelesen oder geschrieben wird. Ein Alias ist eine fünfstellige Zahl, die den Modbus-Nachrichtentyp und die Adresse der Variablen im Tricon darstellt. Eine Aliasnummer wird in TriStation 1131 zugewiesen.

Jedes Standard-Modbus-Gerät kann über das EICM mit dem Tricon kommunizieren, vorausgesetzt, dass Aliase den Tricon-Variablen zugewiesen werden. Alias
Nummern müssen auch verwendet werden, wenn Host-Computer über andere Kommunikationsmodule wie das NCM auf den Tricon zugreifen.
