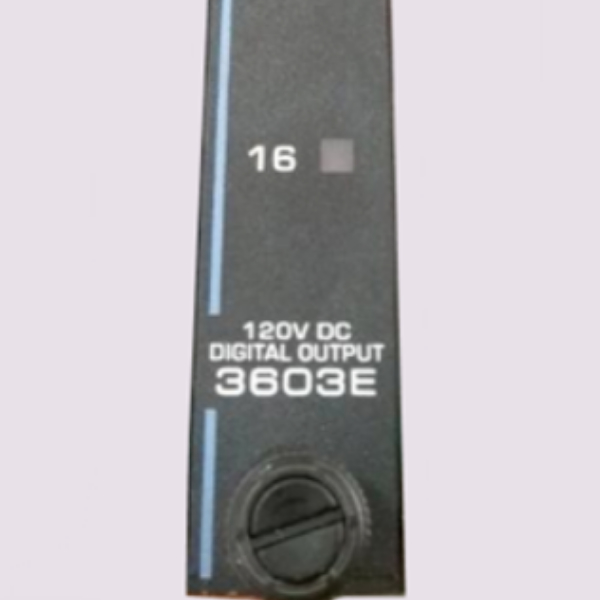

3603E Triconex Digital Output Module TMR Architecture

3603E Invensys Triconex Digitalausgangsmodule

Produktdetails:

Beschreibung:

Ein TMR-Digitalausgangsmodul (DO) empfängt Ausgangssignale von den Hauptprozessoren auf jedem von drei Kanälen.

Jeder Satz von drei Signalen wird dann von einer speziellen vervierfachten Ausgangsschaltung auf dem Modul bewertet. Die Schaltung erzeugt ein bewertetes Ausgangssignal und leitet es an den Feldanschluss weiter. Die vervierfachte Wählerschaltung bietet mehrfache Redundanz für alle kritischen Signalpfade und garantiert Sicherheit und maximale Verfügbarkeit.

Jedes TMR-Digitalausgangsmodul verfügt über eine Spannungs-Loopback-Schaltung, die den Betrieb jedes Ausgangsschalters unabhängig vom Vorhandensein einer Last überprüft und feststellt, ob latente Fehler vorliegen. Ein Fehler der erkannten Feldspannung, die nicht mit dem befohlenen Zustand des Ausgangspunktes übereinstimmt, aktiviert die LOAD/FUSE-Alarmanzeige.

Darüber hinaus werden laufende Diagnosen an jedem Kanal und jeder Schaltung eines TMR-Digitalausgangsmoduls durchgeführt.

Ein Fehler einer Diagnose auf einem Kanal aktiviert die Fehleranzeige, die wiederum das Chassis-Alarmsignal aktiviert. Die Fehleranzeige zeigt lediglich einen Kanalfehler an, keinen Modulfehler. Das Modul ist garantiert in Anwesenheit eines einzelnen Fehlers ordnungsgemäß zu arbeiten und kann weiterhin
ordnungsgemäß mit bestimmten Arten von Mehrfachfehlern arbeiten.
