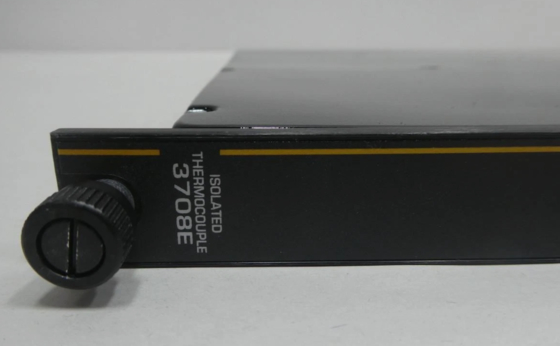

3708E Invensys Triconex Isolated Thermoelement-Modul

3708E Invensys Triconex Isolierte Thermoelement-Modul

Produktdetails:

Beschreibung:

Ein Thermoelement-Eingangsmodul (TC) umfasst drei unabhängige Eingangskanäle. Jeder Eingangskanal empfängt variable Spannungssignale von jedem Punkt, führt eine Thermoelement-Linearisierung und Kaltstellenkompensation durch und wandelt das Ergebnis in Grad Celsius oder Fahrenheit um. Jeder Kanal überträgt dann 16-Bit-Ganzzahlen mit Vorzeichen, die 0,125 Grad pro Zählung darstellen, auf Anfrage an die drei Hauptprozessoren. Im TMR-Modus wird dann ein Wert mithilfe eines Mid-Value-Selection-Algorithmus ausgewählt, um korrekte Daten für jeden Scan sicherzustellen.

Jedes Thermoelement-Eingangsmodul ist programmierbar, um einen Thermoelementtyp zu unterstützen, der aus J, K und T für Standard-Thermoelement-Eingänge ausgewählt wird
Module und aus J, K, T und E für isolierte Thermoelement-Eingangsmodule.

Das isolierte Modul ermöglicht es Benutzern, mit der TriStation-Software eine Aufwärts- oder Abwärtserkennung für den Ausfall auszuwählen.

Für nicht isolierte Module hängt die Aufwärts- oder Abwärtserkennung für den Ausfall von der ausgewählten Feldanschlussklemme ab. Dreifach ausgeführte Temperaturmessumformer
auf der Feldanschlussplatte unterstützen die Kaltstellenkompensation.

Jeder Kanal eines Thermoelement-Eingangsmoduls führt eine automatische Kalibrierung mithilfe interner Präzisionsspannungsreferenzen durch. Auf dem isolierten Modul wird ein fehlerhafter Kaltstellenmessumformer durch eine Kaltstellenanzeige auf der Frontplatte angezeigt.
