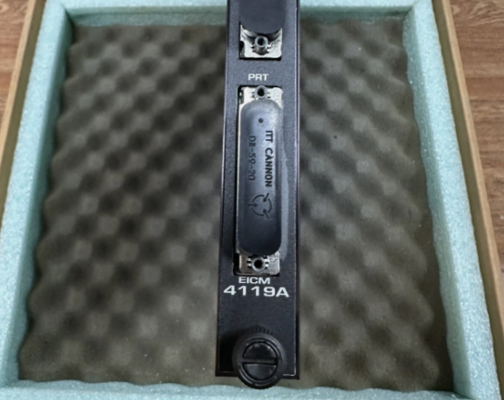

4119A Triconex erweiterter intelligenter Kommunikationsmodul

4119A Invensys Triconex Enhanced Intelligent Communication Module

Produktdetails:

Beschreibung:

Das Modell 4119A Enhanced Intelligent Communication Module (EICM) ermöglicht dem Tricon die Kommunikation mit Modbus-Mastern und -Slaves, TriStation und Druckern. Für Modbus-Verbindungen kann der EICM-Benutzer die RS-232-Punkt-zu-Punkt-Schnittstelle für einen Master und einen Slave oder die RS-485-Schnittstelle für einen Master und bis zu 32 Slaves auswählen. Der RS-485-Netzwerk-Trunk kann aus ein oder zwei verdrillten Adernpaaren mit einer maximalen Länge von 4.000 Fuß (1.200 Metern) bestehen.

Jedes EICM enthält vier serielle Ports und einen parallelen Port, die gleichzeitig betrieben werden können. Jeder serielle Port kann als Modbus-Master konfiguriert werden, mit bis zu sieben Modbus-Mastern pro Tricon-Chassis. Ein einzelnes Tricon-System unterstützt maximal zwei EICMs, die sich in einem logischen Steckplatz befinden müssen. (Die Hot-Spare-Funktion ist für das EICM nicht verfügbar, obwohl Sie ein fehlerhaftes EICM austauschen können, während der Controller online ist.) Jeder serielle Port ist eindeutig adressiert und unterstützt entweder die Modbus- oder die TriStation-Schnittstelle.

Die Modbus-Kommunikation kann entweder im RTU- oder im ASCII-Modus durchgeführt werden. Der parallele Port bietet eine Centronics-Schnittstelle zu einem Drucker.
