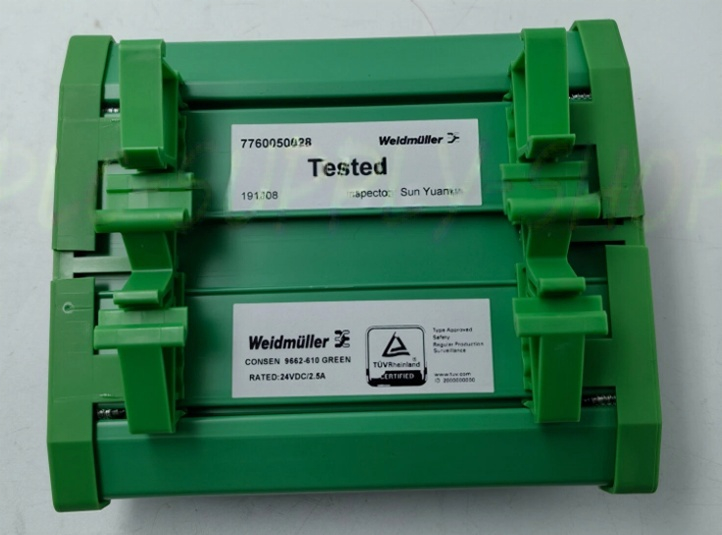

Invensys TRICONEX 9662-610 Endplatte 24VDC

9662-610 7760050028 Invensys TRICONEX Endgerät

Einzelheiten des Produkts:

Beschreibung:

Das Endgerät 9662?? 610 ist mit 24 VDC-Digital-Ausgangsmodulen kompatibel und verfügt über 16 Belastungen

Endgeräte und gemeinsame Stromgeräte (PWR+ und PWR).

Bei der Verwendung von 32-Punkte-Modulen müssen für jedes digitale Ausgabemodul zwei Termpanels verwendet werden.

Jedes Begriffspanel ist mit zwei Etiketten ausgestattet: 1-16 und 17-32.

die Kennzeichnungen, siehe Anlage F, Kennzeichnungen der Platten.

Spezifikationen

Diese Tabelle beschreibt die Spezifikationen für 9662 ∼ 610.

Kompatible Module

Diese Tabelle beschreibt digitale Ausgangsmodule, die mit 9662?? 610 kompatibel sind.

WARNUNG Verwenden Sie das Endgerät 9662-610 nur mit selbstschützenden Modulen.

Tabelle 67 Spezifikationen für Term Panel 9662·610

Beschreibung der Merkmale

Panel-Typ Gemeinsam

Punkt 16

Höchststrom insgesamt1

1. Wenn das 9662-610-Panel mit dem Modell 3625 DO-Modul verwendet wird, beträgt der maximale Gesamtstrom 10

Ampere pro Endplatte zur Begrenzung der Leistungsaufnahme des Moduls.

16 Ampere

Tabelle 68 Module, die mit 9662 ∼ 610 kompatibel sind

Teil des Moduls

Zahl

Punkte pro

Modul Modulbeschreibung

3624 16 24 VDC, gemeinsam, unter Aufsicht, optisch isoliert, selbstgeschützt, TMR

3625 32 24 VDC, gemeinsam, beaufsichtigt/nicht beaufsichtigt, optisch isoliert,

Selbstschutz, TMR

3664 32 24 VDC, gängige, optisch isolierte, selbstschützende, doppelte

3674 32 24 VDC, gängige, optisch isolierte, selbstschützende, doppelte
