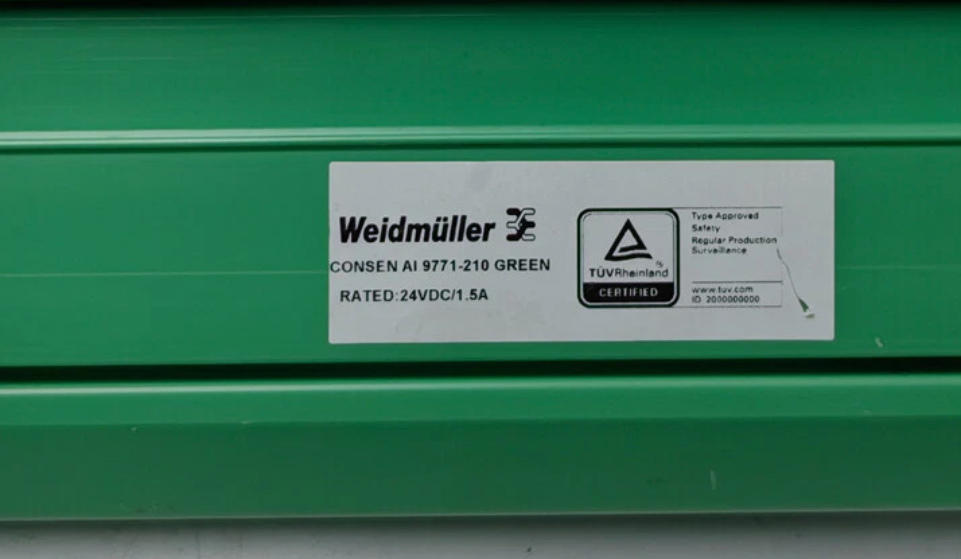

Invensys TRICONEX 9771-210 Klemmenleiste für Analog-Eingangsmodule

9771-210 7760059032 Invensys TRICONEX Klemmenleiste

Produktdetails:

Beschreibung:

Die Klemmenleiste 9771–210 ist kompatibel mit 0 bis 5 VDC, 0 bis 10 VDC und -5 bis +5 VDC

Analogeingangsmodulen. Sie verfügt über 16 Leistungsausgangsklemmen (+) und 16 Stromeingangsklemmen (–).

Jede positive Klemme ist mit einem 180 Ohm Serienwiderstand strombegrenzt. Jeder Eingang hat einen

Präzisionswiderstand von 250 Ohm für die 0–5 VDC Strom-Spannungs-Umwandlung.

Die Tafel unterstützt redundante 24 VDC Stromquellen mit Dioden-ORing.

Bei Verwendung von 32-Punkt-Modulen müssen Sie zwei Klemmenleisten für jedes Analogeingangsmodul verwenden.

Jede Klemmenleiste wird mit zwei Sätzen von Etiketten geliefert: 1-16 und 17-32. Informationen zur Anbringung

der Etiketten finden Sie in Anhang F, Tafel-Etiketten.

Spezifikationen

Diese Tabelle beschreibt die Spezifikationen für 9771–210.

Kompatible Module

Diese Tabelle beschreibt die mit 9771–210 kompatiblen Analogeingangsmodule.

Tabelle 113 Spezifikationen für Klemmenleiste 9771–210

Merkmal Beschreibung

Tafeltyp Stromeingang, benutzerkonfigurierbar

Punkte 16

Tabelle 114 Module kompatibel mit 9771–210

Modul Teil

Nummer

Punkte pro

Modul Modulbeschreibung

3700 32 0–5 VDC, nicht gemeinsam, differenziell, DC-gekoppelt, TMR

3700A 32 0–5 VDC, nicht gemeinsam, differenziell, DC-gekoppelt, TMR, +6% Eingang

Überbereichsmessung

3703E 16 0–5 VDC oder 0–10 VDC (Verwenden Sie TriStation zur Konfiguration für 0–5 VDC), nicht gemeinsam, differenziell, isoliert, TMR

3721 32 0 bis 5 VDC oder –5 bis +5 VDC (Verwenden Sie TriStation zur Konfiguration des Eingangsbereichs),

differenziell, DC-gekoppelt, TMR
