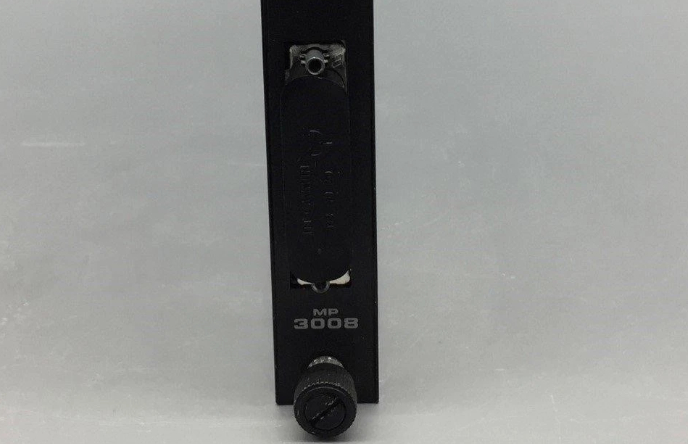

3008 Invensys TRICONEX Hauptverarbeiter für Tricon-Systeme

3008 Invensys TRICONEX Hauptprozessoren

Produktdetails:

Beschreibung:

Modell 3008 Hauptprozessoren sind für Tricon v9.6 und spätere Systeme verfügbar.
Für detaillierte Spezifikationen siehe
Planungs- und Installationshandbuch für
Tricon-Systeme.
Drei MPs müssen im
Hauptchassis jedes Tricon-Systems installiert werden.
Jeder MP kommuniziert unabhängig
mit seinem E/A-Subsystem und führt das
vom Benutzer geschriebene Steuerungsprogramm aus.
Ereignissequenz (SOE)
und Zeitsynchronisation
Während jedes Scans untersuchen die MPs
bestimmte diskrete Variablen auf Zustands
änderungen, die als Ereignisse bekannt sind. Wenn ein
Ereignis auftritt, speichern die MPs den aktuellen
Variablenzustand und Zeitstempel im
Puffer eines SOE-Blocks.
Wenn mehrere Tricon-Systeme
mittels NCMs verbunden sind, gewährleistet die Zeitsynchronisationsfähigkeit eine
konsistente Zeitbasis für effektives SOE-
Zeitstempeln.
Diagnose
Umfangreiche Diagnosen validieren die
Gesundheit jedes MP, E/A-Moduls und
Kommunikationskanals. Vorübergehende
Fehler werden vom
Hardware-Mehrheitswahlkreis aufgezeichnet und maskiert.
Anhaltende Fehler werden diagnostiziert und das
fehlerhafte Modul wird im laufenden Betrieb ersetzt.
MP-Diagnosen führen folgende Aufgaben aus:
• Festprogrammspeicher und
Statisches RAM verifizieren
• Alle grundlegenden Prozessor- und Gleitkomma-Anweisungen und Betriebsarten testen
• Benutzerspeicher mittels
der TriBus-Hardware-Wählschaltung validieren
• Die Shared-Memory-Schnittstelle
mit jedem E/A-Kommunikationsprozessor und -kanal verifizieren
• Handshake- und Interrupt-Signale
zwischen der CPU, jedem E/A-

Kanal verifizieren
• Jeden E/A-Kommunikationsprozessor und -kanal überprüfen
Mikroprozessor, ROM, Shared-
Speicherzugriff und Loopback von RS485-Transceivern
• Die TriClock- und TriBus-Schnittstellen verifizieren
