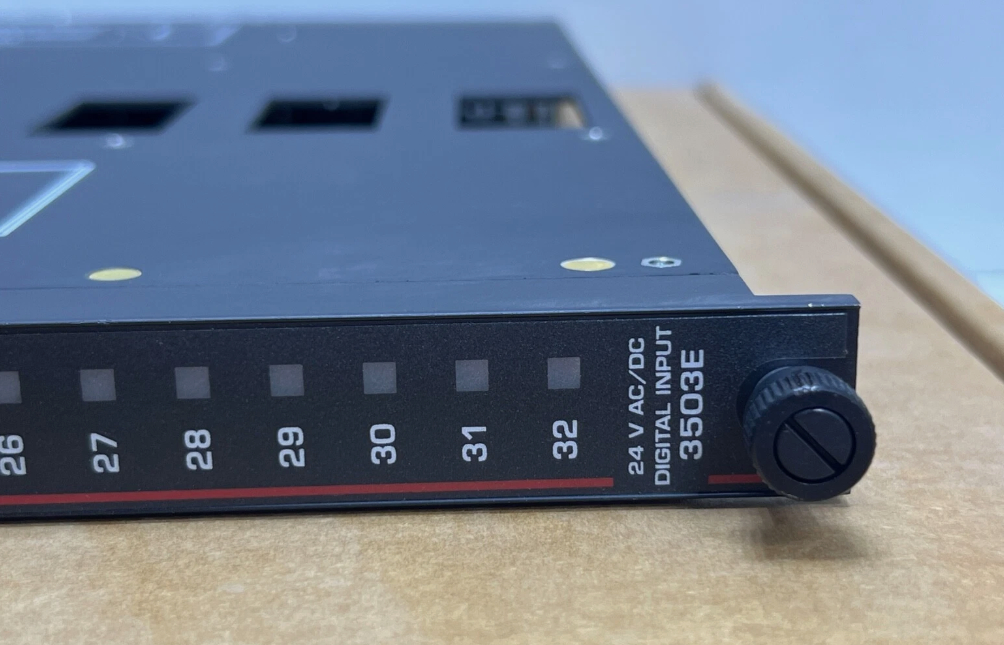

3503E Invensys Triconex digitale Eingabemodule

3503E Invensys Triconex Digitaleingangsmodule

Produktdetails:

Beschreibung:

Jedes TMR-Digitaleingangsmodul (DI) verfügt über drei isolierte Eingangskanäle, die alle in das Modul eingegebenen Daten unabhängig voneinander verarbeiten. Ein Mikroprozessor auf jedem Kanal scannt jeden Eingangspunkt, kompiliert Daten und überträgt sie bei Bedarf an die Hauptprozessoren. Anschließend werden die Eingangsdaten in den Hauptprozessoren unmittelbar vor der Verarbeitung bewertet, um höchste Integrität zu gewährleisten. Alle kritischen Signalpfade sind zu 100 Prozent dreifach ausgeführt, um Sicherheit und maximale Verfügbarkeit zu gewährleisten.

Jeder Kanal konditioniert Signale unabhängig voneinander und bietet eine optische Trennung zwischen dem Feld und dem Tricon.

Alle TMR-Digitaleingangsmodule unterstützen vollständige, laufende Diagnosen für jeden Kanal. Ein Fehler einer Diagnose auf einem Kanal aktiviert die Modulfehleranzeige, die wiederum das Chassis-Alarmsignal aktiviert. Die Modulfehleranzeige weist auf einen Kanalfehler hin, nicht auf einen Modulausfall.

Das Modul garantiert den ordnungsgemäßen Betrieb bei einem einzelnen Fehler und kann bei bestimmten Arten von Mehrfachfehlern weiterhin ordnungsgemäß arbeiten. Modelle 3505E können Selbsttests durchführen, um festgestellte EIN-Zustände zu erkennen, bei denen die Schaltung nicht feststellen kann, ob ein Punkt in den AUS-Zustand gewechselt ist. Da
die meisten Sicherheitssysteme mit einer Abschaltung bei Auslösung konfiguriert sind, ist die Fähigkeit, AUS-Punkte zu erkennen, eine wichtige Funktion. Um auf festgestellte EIN-Zustände zu testen,
wird ein Schalter innerhalb der Eingangsschaltung geschlossen, um zu ermöglichen, dass ein Nulleingang (AUS) von der optischen Trennschaltung gelesen wird. Die letzte Datenauslesung wird im E/A-Kommunikationsprozessor eingefroren, während der Test läuft.

Alle TMR-Digitaleingangsmodule unterstützen die Hot-Spare-Funktion und erfordern ein separates externes Abschlussfeld (ETP) mit einer Kabelschnittstelle zur Tricon-Backplane. Jedes Modul ist mechanisch verriegelt, um eine falsche Installation in einem konfigurierten Chassis zu verhindern.
