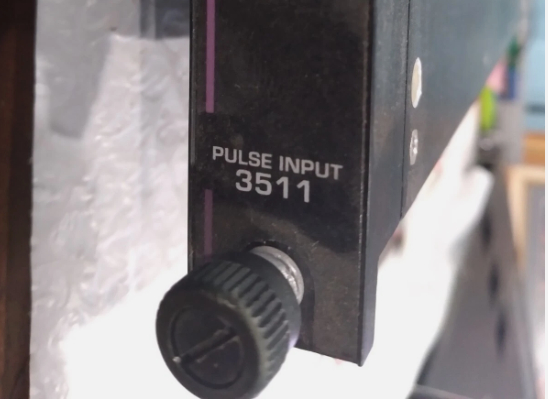

3511 Invensys Triconex Impulseingangsmodul

3511 Invensys Triconex Impulseingangsmodul

Produktdetails:

Beschreibung:

Das 3511 Impulseingangsmodul (PI) bietet acht sehr empfindliche Hochfrequenzeingänge. Es ist für den Einsatz mit nicht verstärkten magnetischen Geschwindigkeitssensoren optimiert, die an rotierenden Geräten wie Turbinen oder Kompressoren üblich sind. Das Modul erfasst Spannungsumschaltungen von magnetischen Wandlereingabegeräten und akkumuliert diese während eines ausgewählten Zeitfensters (Ratenmessung).

Die resultierende Zählung wird verwendet, um eine Frequenz oder Drehzahl zu erzeugen, die an die Hauptprozessoren übertragen wird. Die Impulszählung wird mit einer Auflösung von 1 Mikrosekunde gemessen. Das PI-Modul enthält drei isolierte Eingangskanäle. Jeder Eingangskanal verarbeitet unabhängig alle in das Modul eingegebenen Daten und leitet die Daten an die Hauptprozessoren weiter, die über die Daten abstimmen, um die höchste Integrität zu gewährleisten.

Jedes Modul bietet eine vollständige, laufende Diagnose für jeden Kanal. Ein Fehler einer Diagnose auf einem Kanal aktiviert die Fehleranzeige,
was wiederum das Chassis-Alarmsignal aktiviert. Die Fehleranzeige zeigt lediglich einen Kanalfehler an, keinen Modulfehler. Das Modul ist garantiert, bei einem einzelnen Fehler ordnungsgemäß zu funktionieren und kann bei bestimmten Arten von Mehrfachfehlern weiterhin ordnungsgemäß funktionieren.

Das Impulseingangsmodul unterstützt Hotspare-Module.

Eingangseigenschaften (AC-gekoppelt, differenzial ausgeglichen)
Aktualisierungsrate 25 ms, typisch
Impedanz (Last) > 8 KW, 20 KW typisch
Gleichtaktbereich -100 VDC bis +100 VDC Spitze-zu-Spitze
Normalbereich 1,5 V bis 200 V Spitze-zu-Spitze
Überlastschutz ±150 VDC, kontinuierlich
Hysterese 150 Millivolt, typisch
Wellenform Sinus, Rechteck, Impuls usw.
Tastverhältnis 10% bis 90%
Frequenz 20 Hz bis 20.000 Hz
Strombereich 0-20 mA (250-Ohm-Shunt)
