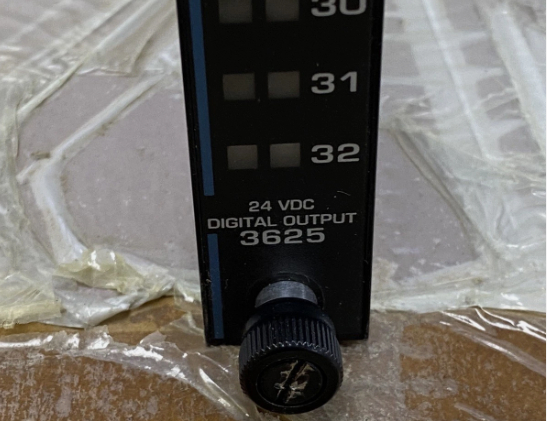

Invensys Triconex 3625 Überwachungs-Digitalausgangsmodul

3625Invensys Triconex Überwachtes digitales Ausgangsmodul

Produktdetails:

Beschreibung:

Entwickelt für die kritischsten Steuerungsprogramme, erfüllen überwachte digitale Ausgangsmodule (SDO) die Anforderungen von Systemen, deren Ausgänge über einen
längeren Zeitraum (in einigen Anwendungen über Jahre) in einem einzigen Zustand verbleiben. Ein SDO-Modul empfängt Ausgangssignale von den Hauptprozessoren auf jedem von drei Kanälen. Jeder Satz von drei Signalen wird dann von einem vollständig fehlertoleranten vierfach redundanten Ausgangsschalter bewertet, dessen Elemente Leistungstransistoren sind, so dass ein bewertetes Ausgangssignal an den Feldanschluss weitergeleitet wird.

Jedes SDO-Modul verfügt über eine Spannungs- und Stromrückkopplungsschaltung in Verbindung mit hochentwickelter Online-Diagnostik, die den Betrieb jedes Ausgangs
Schalters, der Feldschaltung und das Vorhandensein einer Last überprüft. Dieses Design bietet eine vollständige Fehlerabdeckung, ohne das Ausgangssignal beeinflussen zu müssen.
Die Module werden als „überwacht“ bezeichnet, da die Fehlerabdeckung auf potenzielle Feldprobleme ausgedehnt wird. Mit anderen Worten, die Feldschaltung wird vom SDO-Modul überwacht, so dass die folgenden Feldfehler erkannt werden können:

• Stromausfall oder durchgebrannte Sicherung

• Offene oder fehlende Last

• Ein Feldschluss, der dazu führt, dass die Last irrtümlich erregt wird

• Eine kurzgeschlossene Last im unenergetisierten Zustand

Das Versäumnis, die Feldspannung an einem beliebigen Ausgangspunkt zu erkennen, aktiviert die Stromalarmanzeige. Das Versäumnis, das Vorhandensein einer Last zu erkennen, aktiviert die Lastalarmanzeige. Alle SDO-Module unterstützen Hot-Spare-Module und erfordern ein separates externes Anschlussfeld (ETP) mit einer Kabelschnittstelle zur Tricon-Backplane
