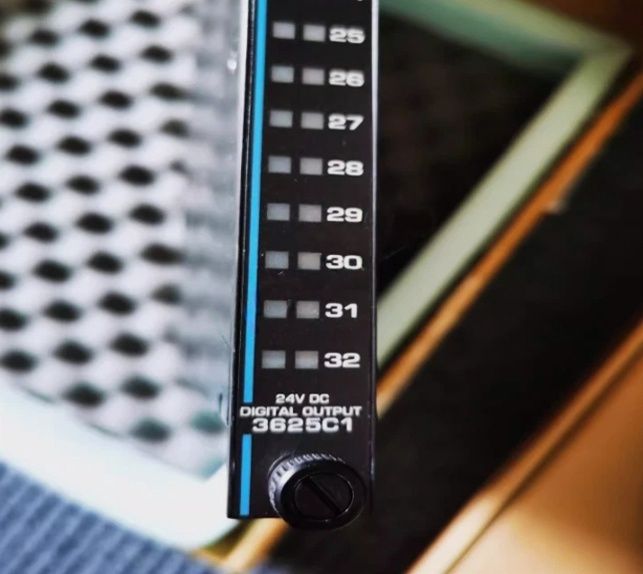

3625C1 Triconex überwachte digitale Ausgabe

3625C1 Invensys Triconex überwachtes digitales Ausgangsmodul

Einzelheiten des Produkts:

Beschreibung:

Für die kritischsten Steuerungsprogramme konzipiert, erfüllen die überwachten digitalen Ausgabe (SDO) -Module die Bedürfnisse von Systemen, deren Ausgänge in einem
Ein SDO-Modul empfängt Ausgangssignale von den Hauptprozessoren auf jedem der drei Kanäle.Jeder Satz von drei Signalen wird dann von einem vollständig fehlertoleranten vierfachen Ausgangsschalter, dessen Elemente Leistungstransistoren sind, so dass ein abgestimmtes Ausgangssignal an die Feldendung weitergeleitet wird.

Jedes SDO-Modul verfügt über Spannungs- und Strom-Loopback-Schaltkreise in Verbindung mit ausgeklügelter Online-Diagnostik, die den Betrieb jedes Ausgangs überprüft
Diese Konstruktion bietet eine vollständige Fehlerdeckung, ohne das Ausgangssignal beeinflussen zu müssen.
Die Module werden "überwacht" genannt, weil die Fehlerdeckung auf potenzielle Feldprobleme erweitert wird.Der Feldkreislauf wird vom SDO-Modul überwacht, so dass folgende Feldfehler erkannt werden können::

• Stromverlust oder ausgeblasene Sicherung

• offene oder fehlende Ladung

• Ein Kurzfeld, wodurch die Last versehentlich mit Energie versorgt wird

• Eine Kurzschaltung im ausgeschalteten Zustand

Wenn die Feldspannung an keinem Ausgangspunkt nicht erkannt wird, wird der Strommeldeanzeiger aktiviert.Alle SDO-Module unterstützen Hot-Spare-Module und benötigen eine separate externe Endplatte (ETP) mit einer Kabeloberfläche zum Tricon-Hintergrund
