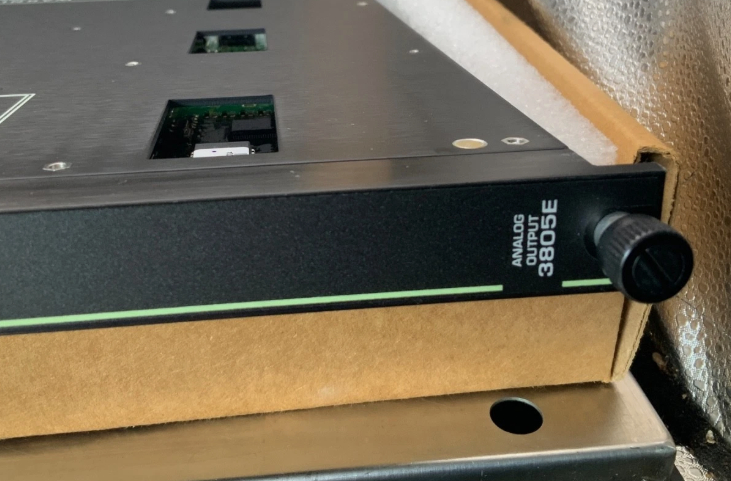

Analoges Ausgabemodul Invensys Triconex 3805E

3805E Invensys Triconex Analog-Ausgabemodule

Einzelheiten des Produkts:

Beschreibung:

Ein analogues Ausgangsmodul (AO) empfängt Ausgangssignale vom Hauptprozessormodul auf jedem der drei Kanäle.Jeder Datensatz wird dann abgestimmt und ein gesunder Kanal ausgewählt, um die acht Ausgänge zu steuernDas Modul überwacht seine eigenen Stromausgänge (als Eingangsspannungen) und unterhält eine interne Spannungsreferenz zur Selbstkalibrierung und Modulzustandsinformation.Jeder Kanal auf dem Modul verfügt über einen Strom-Loopback-Schaltkreis, der die Genauigkeit und das Vorhandensein analoger Signale unabhängig von der Belastung oder der Kanalwahl überprüftDie Konstruktion des Moduls verhindert, daß ein nicht ausgewählter Kanal ein analogues Signal in das Feld leitet.

Darüber hinaus werden laufende Diagnostiken an jedem Kanal und Schaltkreis des Moduls durchgeführt.die wiederum den Fahrgestell-Alarm aktiviertDie Modulfehleranzeige zeigt lediglich einen Kanalfehler an, nicht einen Modulfehler.Die offenen Schaltkreise werden durch einen LOAD-Anzeiger erfasst, der aktiviert, wenn das Modul keinen Strom an einen oder mehrere Ausgänge leiten kann..

Das Modul bietet redundante Schleifstromquellen mit individuellen Leistungs- und Sicherungsindikatoren PWR1 und PWR2. Die externen Schleifstromversorgungen für analoge Ausgänge müssen vom Anwender bereitgestellt werden.Jedes analoge Ausgangsmodul benötigt bis zu 1 Ampere @ 24-42PWR1 und PWR2 sind eingeschaltet, wenn eine Schleifenleistung vorhanden ist.
