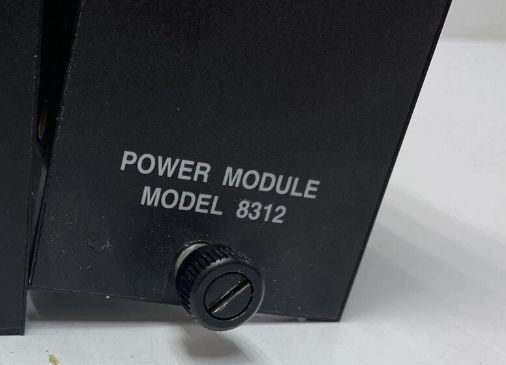

8312 Invensys Triconex -Leistungsmodul

8312 Invensys Triconex Power Module

Produktdetails:

Beschreibung:

Jedes Tricon-Chassis ist mit zwei Leistungsmodulen ausgestattet – eines davon ist vollkommen in der Lage, das Tricon bei Volllast und Nenntemperatur zu betreiben. Jedes Leistungsmodul kann online ausgetauscht werden. Die Leistungsmodule, die sich auf der linken Seite des Chassis befinden, wandeln Netzspannung in Gleichspannung um, die für alle Tricon-Module geeignet ist. Klemmleisten für die Systemerdung, die eingehende Stromversorgung und festverdrahtete Alarme befinden sich in der unteren linken Ecke der Rückwandplatine. Die eingehende Stromversorgung sollte für mindestens 240 Watt pro Netzteil ausgelegt sein. Die Alarmkontakte des Leistungsmoduls werden ausgelöst, wenn:

• Ein Modul im System fehlt

• Die Hardwarekonfiguration mit der logischen Konfiguration des Steuerungsprogramms in Konflikt steht

• Ein Modul ausfällt

• Ein Hauptprozessor einen Systemfehler erkennt

• Die primäre Stromversorgung eines Leistungsmoduls ausfällt

• Ein Leistungsmodul eine „Batterie schwach“- oder „Übertemperatur“-Warnung hat
