IS200TBCIS2C(IS200TBCIS2CCD) GE Diskrete Eingabe-Terminalplatte

IS200TBCIS2C(IS200TBCIS2CCD) GE Discrete Input Terminalplatine

Produktdetails:

Zusätzliche Informationen:

Beschreibung:

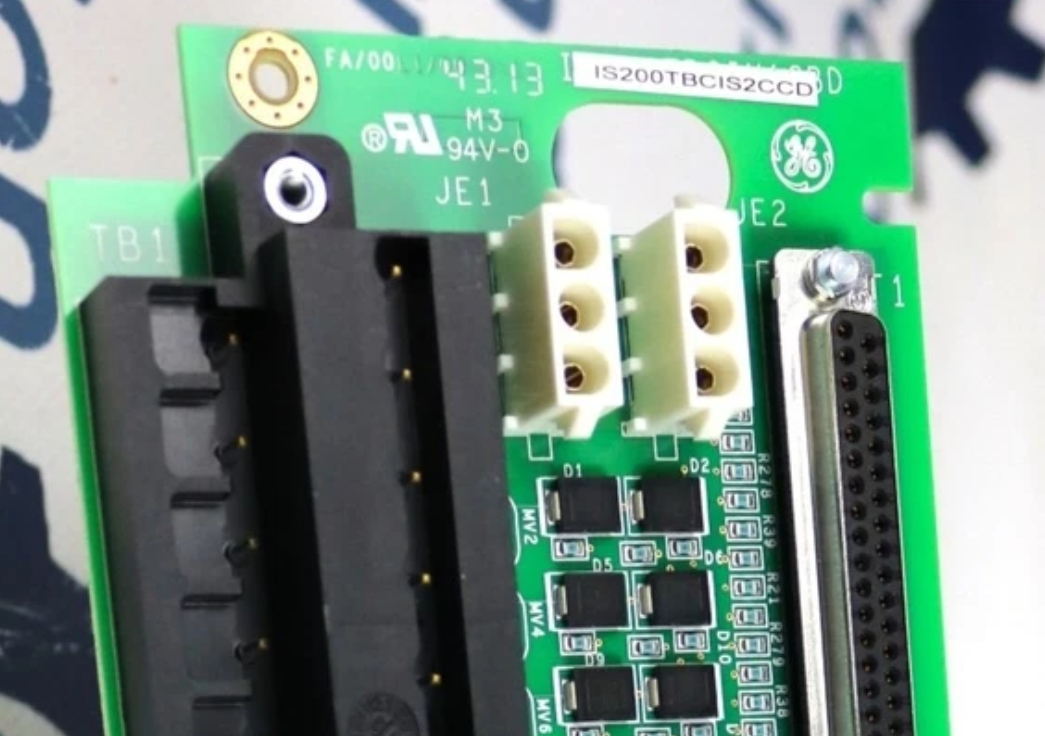

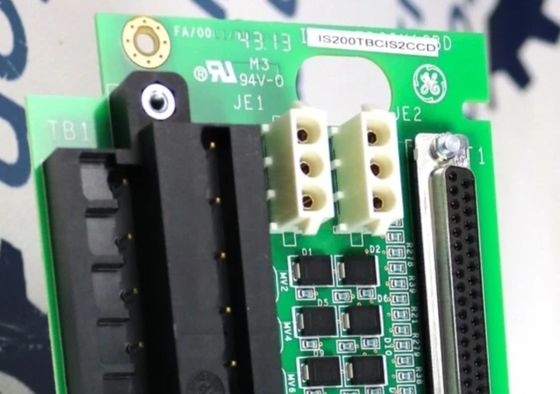

General Electric Speedtronic Mark VIeS IS200TBCIS2C ist eine Discrete Input Terminalplatineund sie ist als Terminalplatine für das Mark VI-System konzipiert. Dies ist eine sehr lange Leiterplatte mit einer Reihe von elektrischen Komponenten, darunter zwei Klemmenblöcke zur Aufnahme einer Sammlung von Klemmen. Jeder dieser Klemmenblöcke hat 48 silberne Metallklemmen oder vierundzwanzig Klemmen. Sie sind als TB1 und TB2 bezeichnet und haben eine weiße Beschriftung. Diese Platine hat auch fünf feste rote Kondensatoren, die zwischen den kleinen, völlig kugelförmigen Klemmenblöcken angeordnet sind. Zusätzliche Komponenten wurden in mehreren parallelen Reihen von jeweils vier Komponenten in der Mitte der Platine angebracht.

• Sie hat Filter an jedem Eingang, die hochfrequentes Rauschen reduzieren und gleichzeitig Überspannungen unterdrücken. Jeder Eingang hat ein Paar von Anschlusspunkten, wobei eine Schraube eine positive Gleichstromquelle liefert und die andere eine Rückführung zur Platine.

• Die ersten 21 Eingänge sind derzeit mit 2,5 mA pro Punkt belastet, während die letzten drei mit 10 mA belastet sind. Es gibt keine Hardware-Einstellungen oder Jumper auf der Platine.
