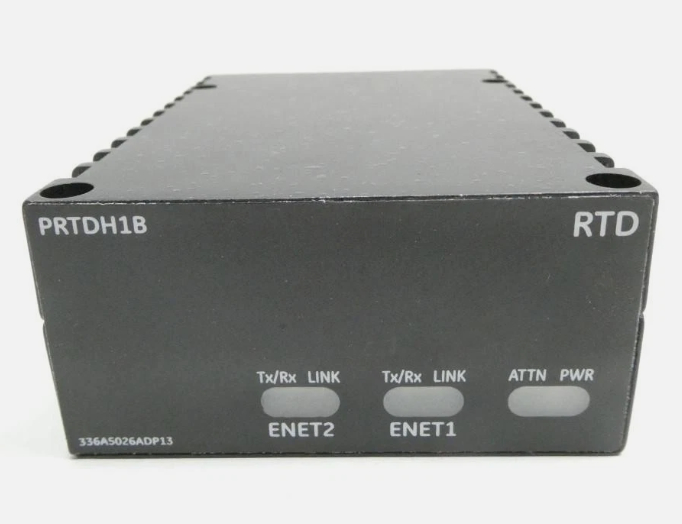

IS220PRTDH1B GE RTD-Eingabepaket

Das IS220PRTDH1B ist ein RTD-Eingangsmodul, das von General Electric (GE) hergestellt wird und Teil der Mark VIe-Serie von verteilten Steuerungssystemen ist.

Das Modul wird hauptsächlich zur Temperaturmessung verwendet und verwendet den Widerstandstemperaturfühler (RTD)-Eingangsanschluss, um sich mit dem I/O-Ethernet-Netzwerk zu verbinden, um hochpräzise Temperaturdatenerfassungs- und -verarbeitungsfunktionen bereitzustellen.

Das IS220PRTDH1B-Modul unterstützt die Echtzeit-Erfassung von Temperatursignalen durch Anschluss an die RTD-Eingangsklemmenplatine.

Das Modul enthält eine Verarbeitungsplatine, die der Kernbestandteil ist, der von allen verteilten I/O-Modulen der Mark VIe gemeinsam genutzt wird, und ist auch mit einer Erfassungsplatine ausgestattet, die der Thermoelement-Eingangsfunktion gewidmet ist, um eine effiziente Signalumwandlung und -verarbeitung zu gewährleisten.

Das RTD-Eingangsmodul unterstützt nur den Simplex-Betrieb, was bedeutet, dass Daten jeweils nur in eine Richtung übertragen werden können.

Das Modul wird über einen dreipoligen Stromeingang mit Strom versorgt und über einen DC-37-poligen Stecker mit der entsprechenden Klemmenplatine verbunden.

Das Modul ist mit dualen RJ45-Ethernet-Schnittstellen für die Datenausgabe ausgestattet und verfügt über LED-Anzeigen, um intuitive Diagnosefunktionen bereitzustellen, sodass Benutzer den Arbeitsstatus des Geräts in Echtzeit verstehen können.

Das IS220PRTDH1B-Modul unterstützt bis zu 8 RTD-Eingänge, während die TRTD-Klemmenplatine erweitert werden kann, um 16 RTD-Eingänge zu unterstützen.

Dies ermöglicht es dem System, mehrere Signalquellen effizient zu verarbeiten, wenn eine Temperaturerfassung durchgeführt wird, wodurch es für komplexe industrielle Automatisierungssteuerungsumgebungen geeignet ist.
