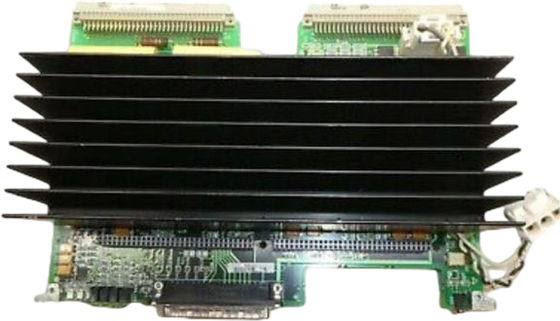

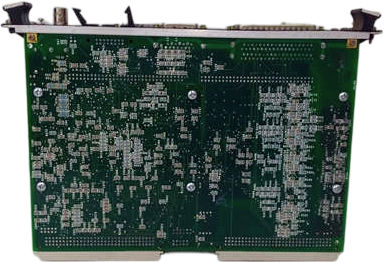

IS215VPROH1BD GE Mark VI Steuerungssystem 12 Analogausgangskanäle Notfall-Turbinenschutzmodul

Produktdetails:

Zusätzliche Informationen:

Beschreibung:

Das GE IS215VPROH1BD ist ein Notfall-Turbinenschutzmodul, das von GE entwickelt wurde. Es ist Teil des Mark VI Steuerungssystems. Die Notfall-Turbinenschutzplatine bildet zusammen mit den zugehörigen Anschlussklemmen (TPRO und TREG) eine kritische Komponente des Not-Überdrehzahlschutzsystems und gewährleistet die Sicherheit und Integrität des Turbinenbetriebs. Die VPRO-Platine bildet zusammen mit den Anschlussklemmen TPRO und TREG ein unabhängiges Not-Überdrehzahlschutzsystem. Dieses System arbeitet redundant, um vor potenziellen Überdrehzahlsituationen zu schützen, die erhebliche Risiken für den Turbinenbetrieb und die Personensicherheit darstellen.

Das IS215VPROH1BD-Modul ist mit einer Frontplatte ausgestattet, die LED-Anzeigen, einen Netzschalter, Kabelanschlüsse und Ethernet-Anschlüsse aufweist. Diese Frontplatte wird mit Schrauben an den Platinen befestigt. Es ist eine wesentliche Komponente zur Gewährleistung der Sicherheit und Zuverlässigkeit von Gas-/Dampfturbinensystemen.

Hochpräzise Steuerausgabefähigkeit: Es verfügt über 12 Analogausgangskanäle (konfigurierbar für 4-20mA DC/0-10V DC) mit einer Ausgangsgenauigkeit von ±0,05% FS und einer Lastantriebskapazität von bis zu 800Ω. Diese Kanäle können direkt Steuerungskomponenten wie Ventilpositionierer, Aktuatoren und Frequenzumrichter ansteuern und so eine Feinabstimmung der Prozessparameter realisieren. Ausgestattet mit 24 Digitalausgangskanälen, verwendet es einen Dual-Mode-Ausgang von Transistor + Relais (Transistorausgangsbewertung: 1A/24V DC; Relaisausgangsbewertung: 5A/250V AC) und unterstützt die unabhängige Konfiguration als Schließer/Öffner-Modus, der die Steuerungsanforderungen verschiedener Lasttypen erfüllen kann. Der Ausgangskreis verfügt über einen integrierten Dreifach-Schutzmechanismus gegen Überstrom, Kurzschluss und Überspannung. Wenn die Last abnormal ist, unterbricht und sperrt er schnell den Ausgang und kann nach Beseitigung des Fehlers durch Software oder lokale Bedienung zurückgesetzt werden.
