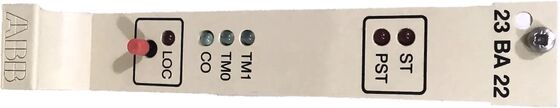

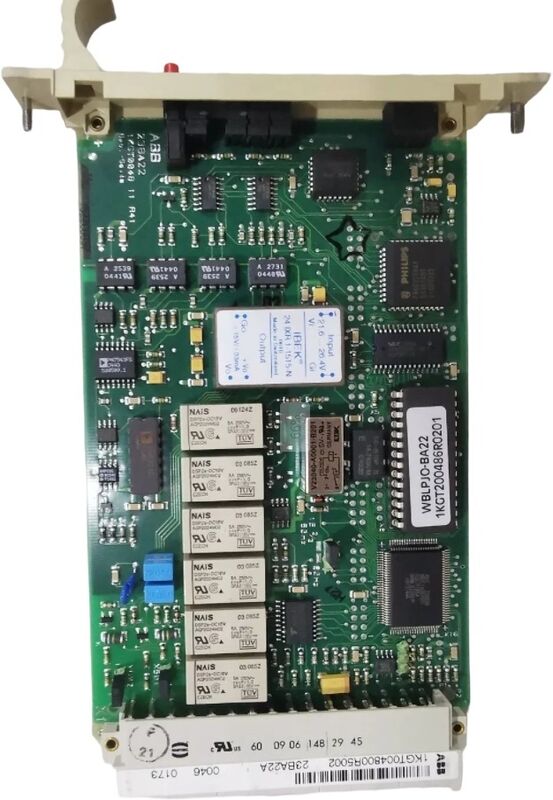

23BA22 1KGT004800R5002 ABB Kommando-Ausgabe-Überwachungsmodul-Board

Das ABB Command Output Monitoring Module Board (23BA22 1KGT004800R5002) ist eine ausgeklügelte Steuerungskomponente, die für Anwendungen der industriellen Automatisierung entwickelt wurde.

Dieses Kommando-Ausgabe-Überwachungsmodul führt kritische Validierungsfunktionen in Steuerungssystemen aus.die Kommunikationsanlage und das Ausgangsplattenmodul starten eine Validierungsabfolge vor der Freigabe. Die (1-out-of-n) -Kontrolle wird auf der Überwachungskarte der Befehlausgabe 23BA22 aktiviert,Gleichzeitig wird der Widerstand des interponierenden Relais im geschalteten Ausgangskreislauf gemessen und mit den parameterisierten oberen und unteren Grenzwerten verglichen.. Wenn der gemessene Widerstand innerhalb des definierten Bereichs fällt, wird der Objektbefehl über die binäre Ausgangsplatine 23BA20 freigegeben.mit kontinuierlicher Überwachung der PulsdauerDer Ausgang wird entweder durch eine Antwortanzeige oder nach Ablauf des Timers auf dem 23BA22 deaktiviert. Sollte eine Testbedingung während dieser Kontrollen fehlschlagen, wird der Befehl sofort annulliert. In Standardanwendungen für RTU-Stationen genügt ein einzelnes 23BA22-Board, um die (1-von-n) Prüfung durchzuführen.Bei Konfigurationen mit mehreren zwischenliegenden Relay-Typen mit unterschiedlichen Widerstandswerten, kann die 23BA22-Platine zwei unabhängige Prüfschaltkreise unterstützen, sofern eine separate isolierte Spannungsquelle die Hilfsversuchsspannung versorgt.
