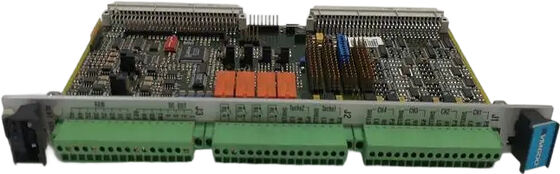

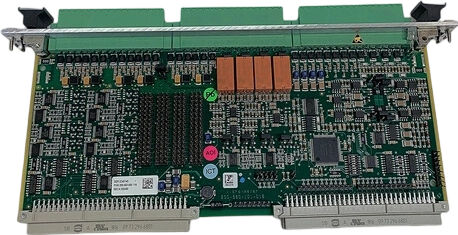

IOC4T 200-560-000-111 Eingabe-/Ausgabe-Karte

IOC4T 200-560-000-111 ICHEingabe/Out PutCard

Produktdetails:


Beschreibung:

Die Ein-/Ausgabekarte IOC4T fungiert als Signalschnittstelle für die Maschinenschutzkarte MPC4. Es wird an der Rückseite eines Racks angebracht und über zwei Anschlüsse direkt mit der Rack-Backplane verbunden. Jede IOC4T-Karte passt zu einer entsprechenden MPC4-Karte und wird direkt dahinter im Rack befestigt. Im Slave-Modus kommuniziert es mit dem MPC4 über den Anschluss P2 über eine Industry Pack-Schnittstelle mit integriertem Schutz, um den Signalaustausch stabil zu halten.

TEr IOC4T ist seine starke Schutzfähigkeit. Ter IOC4T Schützt alle Ein- und Ausgänge vor elektromagnetischen Störungen und plötzlichen Signalspitzen und erfüllt die Standards der elektromagnetischen Verträglichkeit.Ter IOC4T IstDie Frontplatte verfügt über Schraubklemmenanschlüsse, die nicht nur den Anschluss von Übertragungskabeln von Messketten, sondern auch die Verarbeitung von Signalen zu und von externen Steuersystemen ermöglichen, und das alles unter zuverlässigem Schutz.

Der IOC4T sendet rohe Dynamik- und Geschwindigkeitssignale von Sensoren an den MPC4. Nach der Verarbeitung werden diese Signale an den IOC4T zurückgesendet und an dessen Frontplatten-Klemmenleiste zur Verfügung gestellt. Für dynamische Signale bieten vier integrierte Digital-Analog-Wandler kalibrierte 0-10-V-Ausgänge und vier Spannungs-Strom-Wandler bieten Stromausgänge von 4-20 mA. Alle diese Signalumwandlungen und -übertragungen werden durch die Schutzfunktionen der Karte unterstützt, um die Signalgenauigkeit sicherzustellen.

Das IOC4T verfügt über vier lokale Relais, die per Software auf bestimmte Alarmsignale eingestellt werden können, z. B. auf MPC4-Fehler oder durch allgemeine Alarme gefundene Probleme. Es sendet außerdem 32 digitale Alarmsignale an die Rack-Backplane, die von optionalen RLC16-Relaiskarten und/oder intelligenten IRC4-Relaiskarten verwendet werden können. Der Schutz der Karte sorgt dafür, dass diese Alarmsignale zuverlässig und störungsfrei übertragen werden.
