Honeywell Vertical Bus Driver VBD 24Vdc 110mA für die Konfiguration von Redundanten zentralen Teilen

10001/R/1 Module werden in Konfigurationen mit redundanten Zentralteilen und nicht-redundanten E/A verwendet. Das Relais im 10001/R/1 trennt den VBD im Falle eines Ausfalls des Zentralteils vom vertikalen Bus, ausgelöst entweder durch einen On-Board-Watchdog am VBD oder über Software.

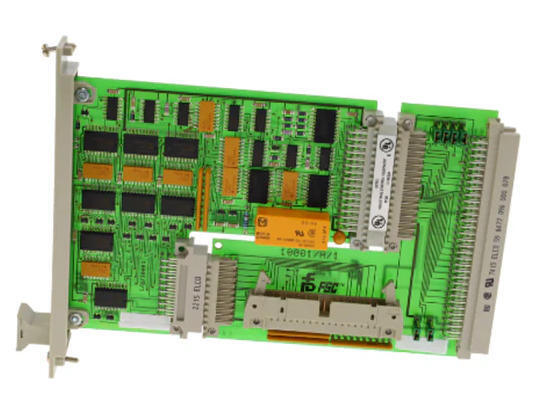

10001/R/1 Module bestehen aus zwei Teilen: einem elektronischen Teil (Hauptplatine) und einem Verdrahtungsteil (10001/A/1), wie in Abbildung 3 gezeigt. Die Schrauben am 96-poligen Stecker sichern das 10001/A/1 Teil am 19-Zoll-Rack, wodurch das elektronische Teil des VBD ausgetauscht werden kann, ohne das Flachkabel des vertikalen Busses zu trennen.

Im FSC-System verbindet sich das Zentralteil (CP) mit der E/A-Ebene über vertikale Bus-Treiber (VBD) Module, die sich im CP-Rack befinden. Maximal 14 VBDs können pro Zentralteil installiert werden, wobei jeder bis zu 10 horizontale Bus-Treiber (HBD) Module unterstützt. Die maximale Entfernung zwischen einem VBD und jedem E/A-Rack am vertikalen Bus beträgt 5 m (16,4 ft). Tabelle 1 listet auf, welche vertikalen Bus-Treiber, einschließlich des 10001/R/1, in verschiedenen Konfigurationen verwendet werden können.

F1: Welche Produkte produziert Ihr Unternehmen hauptsächlich?

A: Unser Unternehmen ist spezialisiert auf SPS-Module, DCS-Steuerkarten.

F2: Was ist der Preis Ihrer Produkte?

A: Der Preis hängt vom Modell, der Menge und anderen Faktoren ab. Ich kann Ihnen ein Angebot basierend auf Ihren spezifischen Anforderungen unterbreiten.

F3: Wie lange ist die Lieferzeit?

A: Die Lieferzeit für den aktuellen Lagerbestand beträgt in der Regel 3 bis 5 Werktage. Für Bestellungen hängt dies von der spezifischen Zeit ab.
