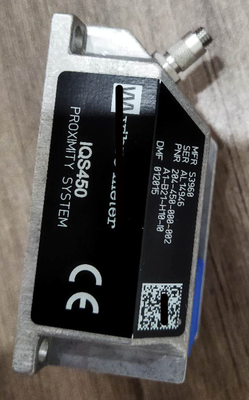

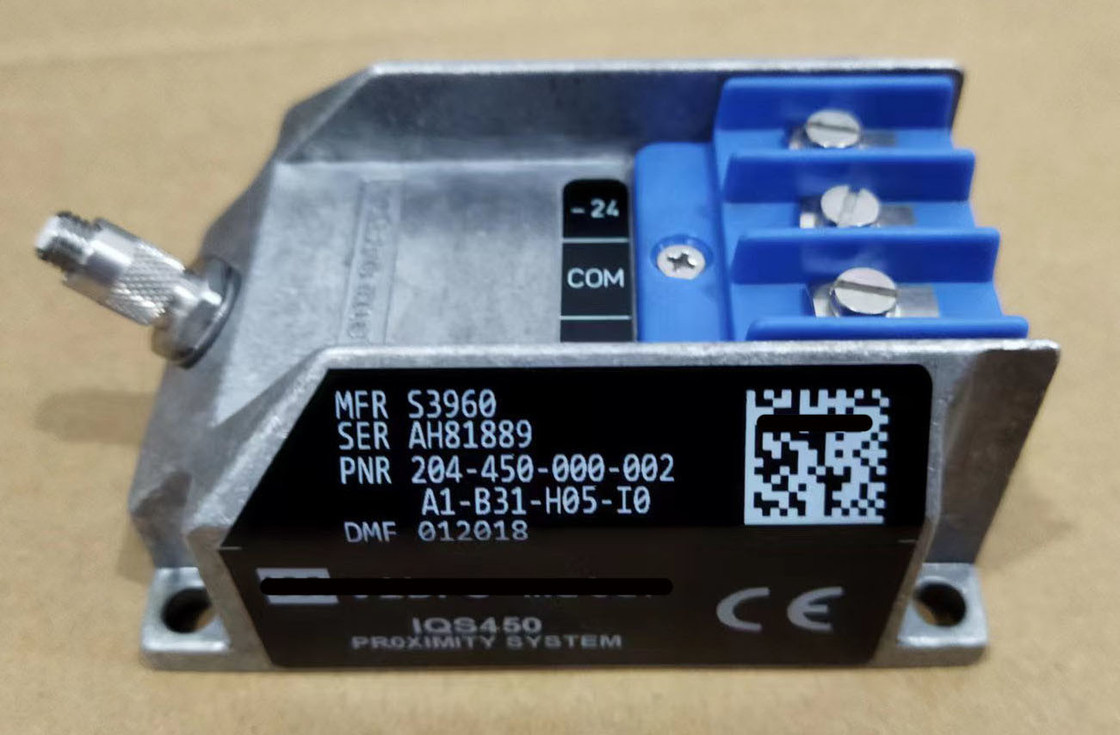

IQS450 204-450-000-001 System zur Näherungsmessung von Signalkonditionierern

Einheitliche Datenbank für die Bereitstellung von DatenSystem zur Näherungsmessung des Signalkonditioniers

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Die IQS 450-Signalkonditionierer werden bei Umgebungstemperaturen von bis zu 85°C betrieben, aber dafür müssen die maximalen Eingangsspannungen abgestuft werden.Versorgungsspannung und max.. Versorgungsspannung, wie in der folgenden Grafik dargestellt.

Dieses Näherungsmesssystem ermöglicht die berührungslose Messung der relativen Verschiebung von beweglichen Maschinelementen.

Das System basiert auf einem berührungslosen TQ403-Sensor und einem IQS450-Signalkonditionierer, die zusammen ein kalibriertes Näherungsmesssystem bilden, in dem jede Komponente austauschbar ist.Das System erzeugt eine Spannung oder einen Strom, die proportional zum Abstand zwischen der Spitze des Wandlers und dem Ziel ist, wie z. B. eine Maschinenwelle.

Der aktive Teil des Wandlers besteht aus einer Drahtspirale, die in der Spitze des Geräts geformt wird.

Ausgangsspannung, 3-Draht-Konfiguration

• Spannung bei Min. GAP: -1,6 V

• Spannung bei max. GAP: -17,6 V

• Dynamischer Bereich: 16 V

• Ausgangsimpedanz: 500 Ω

• Kurzschlussstrom: 45 mA

Ausgangsstrom, 2-Draht-Konfiguration

• Strom bei min. GAP: 15,5 mA

• Strom bei max. GAP: 20,5 mA

• Dynamischer Bereich: 5 mA

Ausgangskapazität: 1 nF

Ausgangsinduktivität: 100 μH
