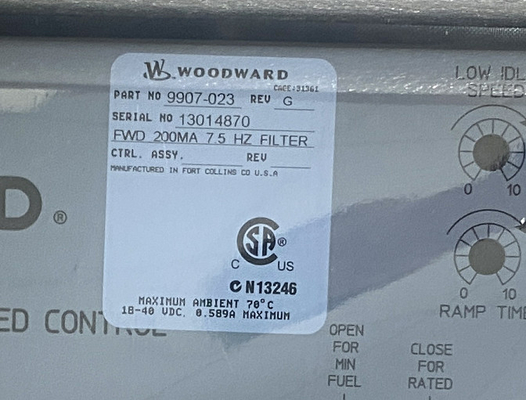

Woodward 9907-023 Vorwärtswirkende Geschwindigkeitssteuerung 4 ̊20 mA oder 1 ̊5 Vdc 2301A -40 bis +158 °F

Woodward 9907-023 Vorwärtswirkende Geschwindigkeitssteuerung 4 ̊20 mA oder 1 ̊5 Vdc 2301A -40 bis +158 °F

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

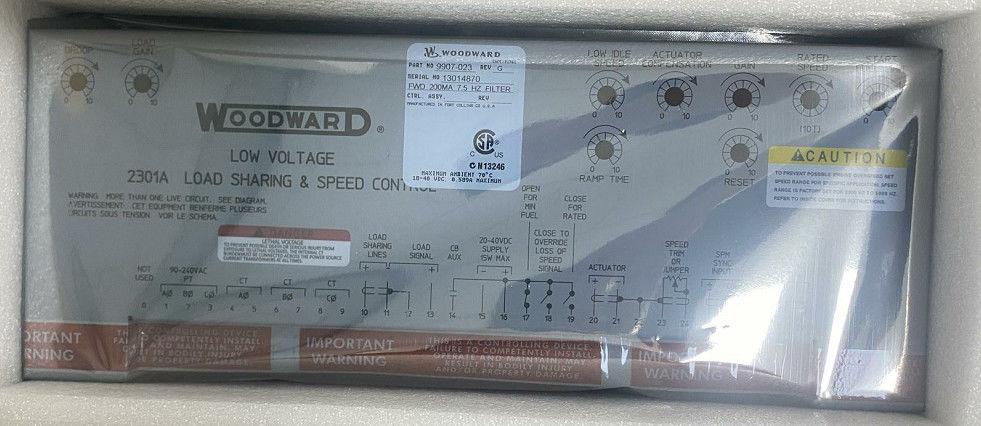

Diese Woodward 2301A-Steuerungen akzeptieren entweder eine Hochspannungs- oder eine Niederspannungs-Stromquelle.und die Hochspannungsmodelle arbeiten entweder mit 88 bis 132 Vac oder 90 bis 150 VdcSowohl die Niederspannungsmodelle als auch die Hochspannungsmodelle benötigen eine Leistung von mindestens 15 W.

Alle abgeschirmten Kabel müssen aus verdrehten Leiterpaaren bestehen. Versuchen Sie nicht, den geflochtenen Schild zu binden. Alle Signalleitungen sollten abgeschirmt sein, um zu verhindern, dass Streuungssignale von benachbarten Geräten aufgenommen werden.Anschließen der Schilde an die Steuerungsterminals wie in Abbildung 2-1 und im Anlagenverkabelungsdiagramm gezeigt (Abbildung 1-2)Der Draht, der außerhalb des Schildes ausgesetzt ist, sollte so kurz wie möglich sein und nicht mehr als 50 mm (2 Zoll) betragen.Verwenden Sie nicht abgeschirmte Signalleitungen mit anderen Leitungen, die starke Ströme tragenWeitere Informationen finden Sie in der Antragsnote 50532 von Woodward, EMI-Kontrolle für elektronische Steuerungssysteme.

Ein Kontakt zur Überschreitung des Ausfallgeschwindigkeitssignalkreises kann in Serie mit Terminal 18 und der Gleichstromversorgung der Steuerung montiert werden.Auslösung der Steuerung bei Verlust des DrehzahlsignalsDas Schließen des Kontakts überschreitet den für den Anlauf erforderlichen Ausfallgeschwindigkeitssignalkreis.

Das Modul bietet Kommunikationsschnittstellen für die nahtlose Integration mit Überwachungskontroll- und Datenerfassungssystemen (SCADA) oder anderen Steuerungsnetzen.Fernüberwachung und Steuerung von Parametern.

Das Modul ist für eine einfache Installation und Konfiguration ausgelegt und vereinfacht den Integrationsprozess in bestehende Steuerungssysteme.Es bietet benutzerfreundliche Schnittstellen und intuitive Konfigurationsmöglichkeiten, wodurch die Einrichtungszeit und der Aufwand verringert werden.
