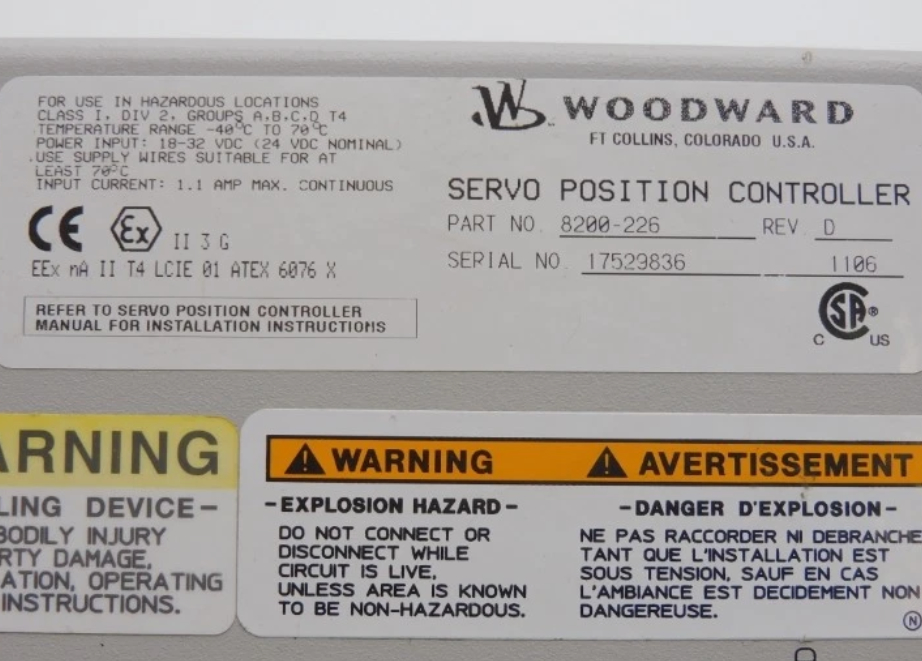

8200-226 Woodward-Servo-Positionskontroller

8200-226 Woodward-Servo-Positionskontroller

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Der 8200-226 ist das neueste Modell des SPC (Servo Position Controller). Er ersetzt die Modelle 8200-224 und 8200-225.Die SPC positioniert einen hydraulischen oder pneumatischen Aktor auf der Grundlage eines von einer Steuerung empfangenen Positionsnachfragesignals.. Die SPC positioniert einen Ein-Spule-Aktor mit Ein- oder Doppel-Positions-Feedback-Geräten. Das Positionsnachfrage-Signal kann über DeviceNet, 4?? 20 mA, oder beides an die SPC gesendet werden.Ein Softwareprogramm, das auf einem PC ausgeführt wird, ermöglicht es dem Benutzer, die SPC einfach zu konfigurieren und zu kalibrieren.

Das SPC Service Tool wird verwendet, um ein SPC zu konfigurieren, zu kalibrieren, anzupassen, zu überwachen und zu beheben.Der Serienanschluss ist eine 9-Pin-Sub-D-Steckdose und verwendet ein durchgängiges Kabel zur Verbindung zum PC. Woodward bietet bei Bedarf für neue Computer, die keinen 9-Pin-Serieanschluss haben (P/N 8928-463) ein USB-zu-9-Pin-Serienadapter-Kit an.

Dieses Kit enthält einen USB-Adapter, eine Software und ein 1,8 m langes Seriekabel (siehe Kapitel 4 für die Installationsanweisungen des SPC Service Tools).) Der SPC wird mit Hilfe des Konfigurationsdateiereditors des SPC Service Tools konfiguriert, um eine Datei zu erstellen, die dann in den SPC geladen wird.. Das SPC Service Tool kann auch eine vorhandene Konfiguration von einem SPC in den Konfigurationsdatei-Editor lesen.

Das erste Mal, wenn ein SPC an einen Aktor angeschlossen wird, muss er an den Positionsrückkopplungswandler des Aktors kalibriert werden.Die Kalibrierung kann auch durch die Steuerung über die DeviceNet-Verbindung durchgeführt werden. Das Kalibrierverfahren finden Sie in der GAPTM-Hilfe-Datei.

Der SPC erfordert eine Spannungsquelle von 18 bis 32 Vdc mit einer Stromkapazität von maximal 1,1 A. Wenn eine Batterie zur Betriebsleistung verwendet wird, ist ein Batterieladegerät erforderlich, um eine stabile Versorgungsspannung zu erhalten.Die Stromleitung sollte mit einem 5 A geschützt werden, 125 V Sicherung, die bei Einsatz einer Stromversorgung einer 20 A, 100 ms Schlagleistung standhält.
