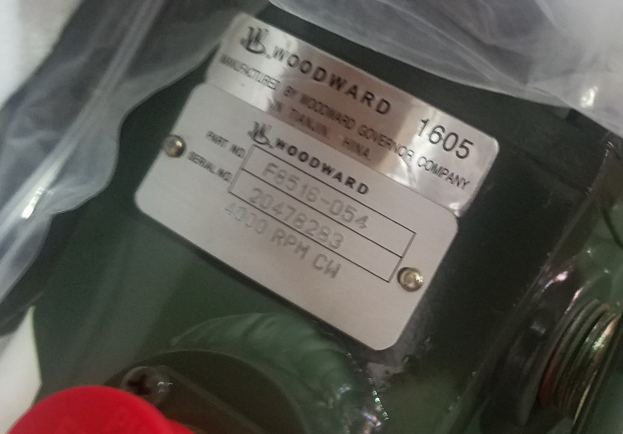

F8516-054 Woodward TG-13 Gouverneur

Die Woodward TG-13 und TG-17 sind mechanisch-hydraulische Drehzahlregler zur Steuerung von Dampfturbinen – Anwendungen, bei denen kein isochroner (konstanter Drehzahl-) Betrieb erforderlich ist.

Die Regler TG-13 und TG-17 haben einen maximalen Hub von 40 Grad am Terminalwellenende. Der empfohlene Hub von der Leerlauf- zur Volllastposition beträgt 2/3 des vollen Reglerhubs. Siehe Abbildung 1-1 für eine grafische Darstellung der maximalen Arbeitskapazität der Regler und zugehörige Informationen zum Hub der Regler-Terminalwelle.

Der Reglerausgang erfolgt über eine gezahnte Terminalwelle, die von beiden Seiten des Gehäuses herausragt. Die interne Pumpe für die Regler ist so dimensioniert, dass sie über Standarddrehzahlbereiche arbeitet: • 1100 bis 2400 U/min • 2400 bis 4000 U/min • 4000 bis 6000 U/min Der TG-13-Regler arbeitet mit einem internen Öldruck von 1034 kPa (150 psi), und der TG-17 arbeitet mit einem internen Öldruck von 1379 kPa (200 psi). Jeder Regler wird auf den vom Kunden bei der Bestellung angegebenen Drehzahlbereich eingestellt. Der Hochgeschwindigkeitsregler (4000 bis 6000 U/min) kann in einigen Anwendungen einen Wärmetauscher erfordern (siehe Ende von Kapitel 2, Wann ist ein Wärmetauscher erforderlich?). Beide Regler sind in der Lage, mit einem niedrigeren als dem angegebenen Drehzahlbereich zu regeln, wobei jedoch ein gewisser Verlust an Ausgangsdrehmoment und Leistung auftritt.

Die Regler sind entweder mit einem Gussgehäuse oder einem Aluminiumdruckgussgehäuse erhältlich. Für einen stabilen Reglerbetrieb ist eine Drehzahlabfall erforderlich. Der Abfall ist werkseitig eingestellt, aber intern einstellbar. Es stehen zwei Möglichkeiten zur Drehzahleinstellung zur Verfügung. Die Schraubendrehzahleinstellung ist Standard. Die Hebel-Drehzahleinstellung ist optional und wird durch eine gezahnte Wellenbaugruppe bereitgestellt, die von beiden Seiten der Abdeckung herausragt.
