Einzelheiten des Produkts:

Beschreibung:

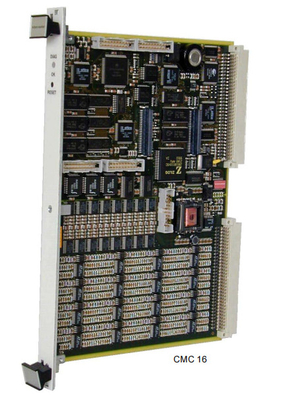

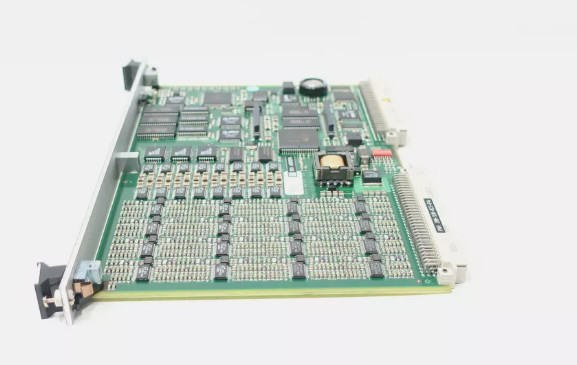

Die CMC 16 Condition Monitoring Card ist das zentrale Element des Condition Monitoring Systems (CMS) der VM-Serie.

Diese intelligente Front-End-Datenerfassungseinheit (DAU) wird in Verbindung mit der VM-CMS-Software verwendet, umAnalyse und Übertragung der Ergebnisse an einen Hostcomputer über das CPU-Module der Serie VM600 mit Ethernet-Steuerung oder direkt über serielle Verbindungen.

Die Eingänge sind vollständig programmierbar und können Signale für Geschwindigkeit, Phasenbezug, Vibration (Beschleunigung, Geschwindigkeit oder Verschiebung), dynamischen Druck, Luftöffnungsrotor und Polprofil annehmen.Dynamische Signale oder quasi-statische Signale. Die Signale können von angrenzenden Maschinenschutzkarten (MPC 4) über den VM600 “Raw Bus” und den “Tacho Bus” oder extern über die Schraubterminalanschlüsse des IOC 16T eingegeben werden.Die IOC 16T-Module bieten auch Signalkonditionierung und EMV-Schutz und ermöglichen die Weiterleitung von Eingängen zum CMC 16, die 16 programmierbare, verfolgte Anti-Aliasing-Filter und Analog-Digital-Konverter (ADC) umfasst.Umwandlung von der Zeitdomäne in die Frequenzdomäne (Schnelle Fourier-Transformation), Band-Extraktion, Einheitskonvertierung, Grenzkontrolle und Kommunikation mit dem Hostsystem.

Die 10 verfügbaren Ausgänge pro Kanal können RMS, Peak, Peak-Peak, True Peak, True Peak-Peak-Werte, Gap, Smax oder ein beliebiges konfigurierbares Band basierend auf synchronen oder asynchron erworbenen Spektren umfassen.Beschleunigung (g), Geschwindigkeit (in/sec, mm/sec) und Verschiebung (mil, micron) Signale werden aufgenommen und können zur Anzeige in jeden Standard umgewandelt werden.,Es kann auch ein Durchschnittswert für die Glättung oder Lärmreduktion ermittelt werden.

Das CMC 16 erfasst und verarbeitet hochauflösende Daten, die in geplanten Abständen oder bei Alarmdetektion erfasst werden (Wellenformen, Spektren und Bahnen).Fensterart, der Durchschnittsmodus und die Anzahl der Durchschnittswerte sind voll konfigurierbar.Es besteht auch die Möglichkeit, eine erweiterte Erfassung zeitbasierter Daten über mehrere Minuten hinweg mit Hilfe eines Oscilloskopmodus auszulösen, da dies wertvolle Daten liefern kann., insbesondere beim Anfahren der Maschine.

Eigenschaften

• 16 individuell konfigurierbare dynamische Kanäle
• 16 parallel programmierbare Anti-Aliasing-Filter und ADCs
• Erste 4 Kanäle auch als Tacho-Eingänge konfigurierbar
• Die letzten 12 Kanäle können auch als Prozesswerte konfiguriert werden
• ME-Architektur
• Konfigurierbare synchrone und asynchrone Probenahme
• Hochauflösende 3200-Zeilen-FFT
• 10 voll konfigurierbare verarbeitete Ausgänge pro Kanal, die entweder Frequenzbänder oder zeitdomainbasierte Ausgänge sein können
• 6 konfigurierbare Alarme pro verarbeiteter Ausgang mit Hysterese-Todband
• Zeitplan, “auf Alarm“ und “auf Ausnahme“ basierende Logging
• Aufbewahrung von Buffers an Bord

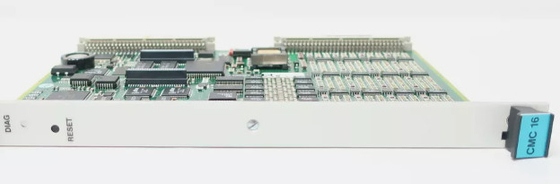

• Statusanzeige durch dreifarbige LED auf der Vorderseite
• Live-Einfügen / Entfernen von Karten mit automatischer Konfiguration
• Ethernet- und serielle RS-4851-Kommunikationsoptionen
