CPUM 209-595-067-121 CPU-Karte auf Lager ESD-Systemkarte

CPUM 209-595-067-121 CPU-Karte auf Lager ESD-Systemkarte

Einzelheiten des Produkts:

Beschreibung:

CPUM/IOCN-Kartenpaar und -Racks Das CPUM/IOCN-Kartenpaar wird mit einem ABE04x-System-Rack verwendet und eine CPUM-Karte kann entweder allein oder mit einer zugehörigen IOCN-Karte als Kartenpaar verwendet werden,je nach Anwendungs-/Systemanforderungen.

Die CPUM ist eine Karte mit doppelter Breite, die zwei Schaltschlitze (Kartenpositionen) einnimmt, und die IOCN ist eine Karte mit einer einzigen Breite, die einen einzigen Schlitze einnimmt.Das CPUM wird vor dem Regal (Slots 0 und 1) installiert, und eine zugehörige IOCN wird im hinteren Teil des Regals in der Stelle direkt hinter dem CPUM (Slots 0) installiert.Jede Karte wird direkt mit zwei Steckverbindern an die Rückseite des Racks angeschlossen.

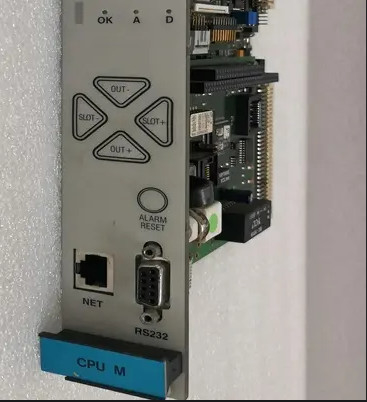

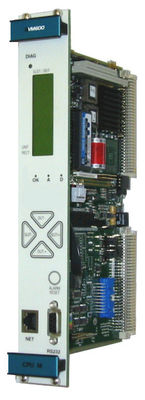

Das CPUM-Vorfeld verfügt über ein LCD-Display, das Informationen für das CPUM selbst und für Schutzkarten in einem Systemrack anzeigt.Die Tasten SLOT und OUT (Output) auf der CPUM-Vorderseite werden verwendet, um auszuwählen, welches Signal angezeigt werden soll.

als Feldbuskommunikationsschnittstelle für ein Überwachungssystem, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pair. Die Sicherung des VM600 MPS-Racks (CPUM) hilft, die Möglichkeit einer Störung der Maschinenschutzfunktion des Racks selbst und der überwachten Maschinen zu verringern.CPUM-Racksicherheit erleichtert es den Betreibern, sich an internationale Sicherheits-/kritische Infrastrukturvorschriften zu halten.

Das modulare, hochverfügbare Design des CPUM bedeutet, dass alle VM-System-Rackkonfigurationen, Anzeigen und Kommunikations-Schnittstellen von einer einzelnen Karte in einem "netzwerkgebundenen" Rack durchgeführt werden können.Die CPUM-Karte fungiert als "Rack Controller" und ermöglicht die Einrichtung einer Ethernet-Verbindung zwischen dem Rack und einem Computer, auf dem eines der VM600 MPSx-Softwarepakete (MPS1 oder MPS2) ausgeführt wird.
