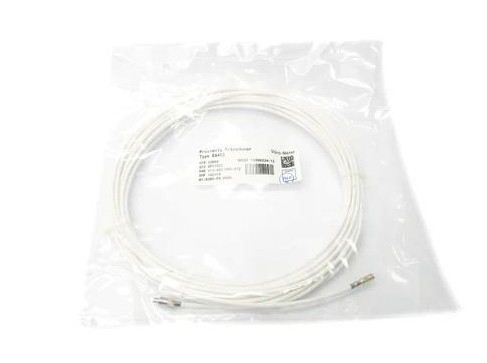

TQ412 111-412-000-013 Näherungsmesssystem Kontaktloser Sensor

TQ412 111-412-000-013 Näherungsmesssystem Berührungsloser Sensor

Einzelheiten des Produkts:

Beschreibung:

Das Proximity-Messsystem ermöglicht die berührungslose Messung der relativen Verschiebung von beweglichen Maschinelementen.Sie eignet sich besonders zur Messung der relativen Vibration und der Achsposition von rotierenden Maschinenwellen., wie sie in Dampf-, Gas- und Hydraulikturbinen sowie in Generatoren, Turbokompressoren und Pumpen vorkommen.

Das System basiert auf einem berührungslosen Wandler TQ 402 oder TQ 412 und einem Signalkonditionierer IQS 450. Zusammen bilden diese ein kalibriertes Näherungssystem, in dem jede Komponente austauschbar ist.Das System erzeugt eine Spannung oder einen Strom, die proportional zum Abstand zwischen der Spitze des Wandlers und dem Ziel ist, wie z. B. eine Maschinenwelle.

Der aktive Teil des Wandlers besteht aus einer in der Spitze des Geräts geformten Drahtspirale aus Torlon ® (Polyamid-Imid).Das Zielmaterial mussDie TQ 412-Version ist für die Rückbefestigung vorgesehen.Die TQ 402 / 412 hat ein integriertes Koaxialkabel, beendet mit einem sich selbst verriegelnden Miniaturkoaxalanschluss.Die IQS 450 Signalkonditioner enthält einen Hochfrequenzmodulator/Demodulator, der dem Wandler ein Antriebssignal liefertDie Schaltkreise des Konditionierers bestehen aus hochwertigen Komponenten und sind in einer Aluminium-Extrusion montiert.

Die TQ 402- und TQ 412-Wandler können mit einem einzigen EA 402-Verlängerungskabel kombiniert werden, um die Frontseite effektiv zu verlängern.für den mechanischen und ökologischen Schutz der Verbindung zwischen den Integral- und Verlängerungskabeln sind Verbindungsboxen und Verbindungsschützer verfügbar.

Das Näherungssystem kann durch zugehörige Signalverarbeitungsmodule oder eine Regalstromversorgung betrieben werden.

Bestellinformationen
