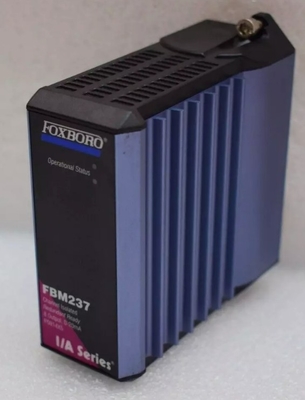

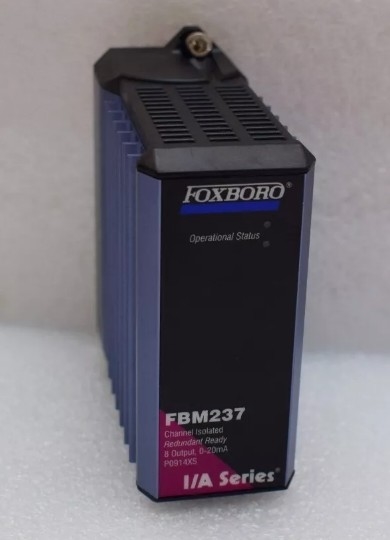

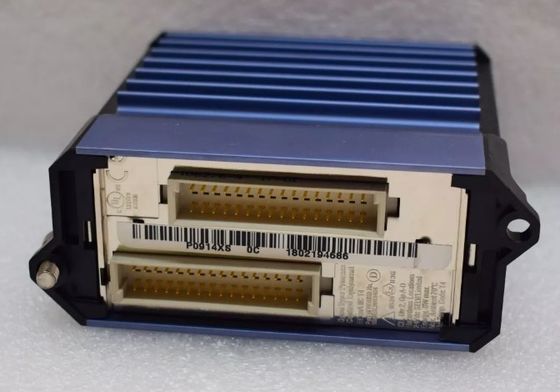

Foxboro FBM237 P0914XS Acht analoge Ausgangskanäle 0-20 mA Signale sind elektrisch kompatibel mit HART-Feldgeräten

Foxboro FBM237 P0914XS Acht analoge Ausgangskanäle0-20 mA-Signale sind elektrisch kompatibel mit HART-Feldgeräten

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

FBM237 hat ein modulares Design mit einem robusten, extrudierten Aluminium-Außen für den physikalischen Schutz der Schaltungen.Speziell für die Montage der FBM konzipierte Gehäuse sorgen für unterschiedliche Umweltschutzniveaus, bis zu rauen Umgebungen (Klasse G3), nach ISA-Norm S71.04.

Das FBM237-Ausgangsmodul von 0 bis 20 mA enthält acht Kanäle. Die Ausgänge sind galvanisch von anderen Kanälen und Erdung isoliert. Das Modul kann als einzelne Einheit verwendet werden,oder als redundantes Paar (zwei FBM237). Wenn sie als redundantes Paar verwendet werden, werden Feld-Ausgangssignale an eine gemeinsame Endmontage verdrahtet. Jedes Modul im Paar hält die Ausgabe unabhängig voneinander bei seinem angegebenen Ausgabewert.

Das Modul befindet sich auf der Standard-Modular-Basisplatte, die bis zu acht Fieldbus-Module aufnimmt.und umfasst Signalanschlüsse für redundante Feldbusse,überflüssige unabhängige Gleichstromversorgung und Endkabel.

Redundante Module müssen in benachbarten ungeraden und geraden Positionen auf der Basisplatte platziert sein (Positionen 1 und 2, 3 und 4, 5 und 6, oder 7 und 8).ein überflüssiges Adaptermodul an den beiden angrenzenden Endkabelanschlüssen der Basisplatte platziert wird, um eine einzige Endkabelverbindung bereitzustellenEin einziges Endkabel verbindet den überflüssigen Adapter mit dem zugehörigen TA.

Die FBM237 ist auf einer modularen Basisplatte montiert. Die Basisplatte kann auf einer DIN-Schiene (horizontal oder vertikal) oder horizontal auf einem 19-Zoll-Rack mit einem Montagekit montiert werden.Die überflüssigen Module müssen in ungeraden und geraden angrenzenden Positionen auf der Basisplatte liegen (Positionen 1 und 2)., 3 und 4, 5 und 6, oder 7 und 8) zusammen mit dem entsprechenden Redundanzadapter.

Datenblatt-Link:
