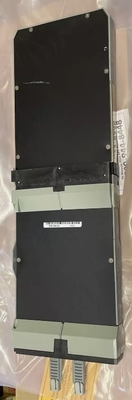

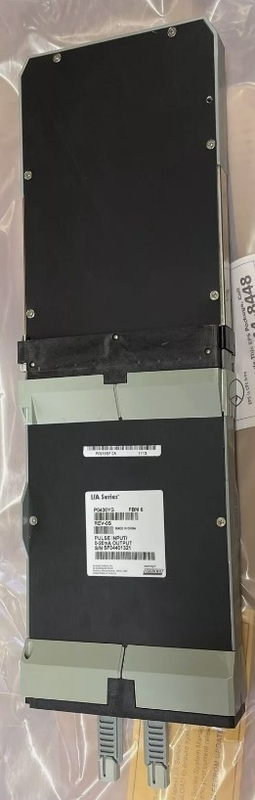

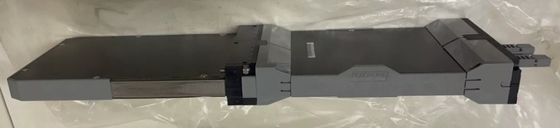

Foxboro P0400YG FBM06 Puls Eingang 0-20 mA Ausgang Schnittstellenmodul I/A-Serie Hardware

Foxboro P0400YG FBM06 Puls Eingang 0-20 mA Ausgang Schnittstellenmodul I/A-Serie Hardware

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Dieses Modul (FBM06) führt das Anwendungsprogramm Puls-Eingabe/Analog-Ausgabe aus. Die konfigurierbaren Optionen für dieses Programm sind Puls-Eingabe-Auflösung (auf Modulbasis), Meter Scaling Factor,Ausfallsichere Konfiguration (Hold/Fallback), analoge Ausgabe von Fallback-Daten (pro Kanal), aktivierte Feldbus-Übergang und Feldbus-Übergangszeiten.

Das Pulse Input, 0 bis 20 mA Output Interface Module enthält vier konfigurierbare Pulse-Input-Kanäle und vier 20 mA DC analoge Ausgangskanäle.mit einem Höchstanteil von 12.5 kHz. Zu den Eingabegeräten gehören Wirbel- und Turbinenzähler, Festkörper- oder elektromechanische Kontakte und andere Sensoren mit ähnlichen Ausgangsimpulsen.Jeder Ausgangskanal treibt eine externe Belastung an und erzeugt eine Leistung von 0 bis 20 mA.

Das Modul führt die Signalumwandlung durch, die für die Schnittstelle der elektrischen Eingangs-/Ausgangssignale von/zu den Feldsensoren und Aktoren zum/von dem redundanten Feldbus erforderlich ist.und verbindet sich unabhängig vom überflüssigen Fieldbus.

Es gibt eine optionale Form der Endkabelanlage, die eingebaute Umgehungsanschlüsse für jeden Ausgangskanal auf dem vorderen Steckverbinder des Feldbusmoduls enthält.Steckdosen akzeptieren einen Bypass-Stecker von der I/A-Serie-Ausgangs-Bypassstation oder einer anderen externen 20 mA-QuelleDiese Option sollte für Anwendungen in Betracht gezogen werden, bei denen bei Wartungsarbeiten die Leistung beibehalten werden soll, beispielsweise beim Austausch eines defekten Moduls.
