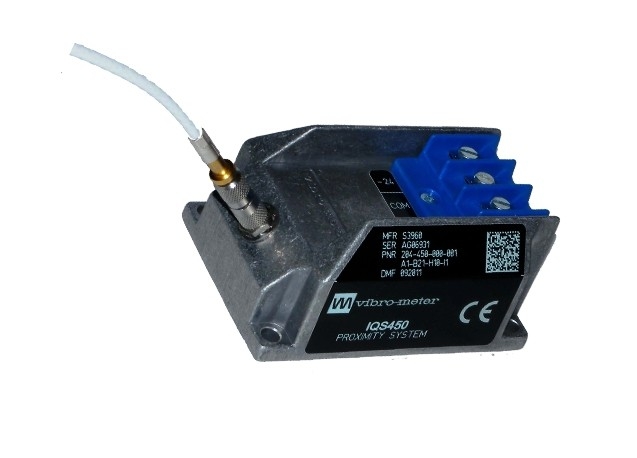

IQS450 204-450-000-002 A1-B21-H10-I1 Nähemesssystem

IQS450 204-450-000-002 A1-B21-H10-I1Proximitätsmessungssystem

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Das System basiert auf einem berührungslosen TQ401-Sensor und einem IQS450-Signalkonditionierer, die zusammen ein kalibriertes Näherungsmesssystem bilden, in dem jede Komponente austauschbar ist.Das System erzeugt eine Spannung oder einen Strom, die proportional zum Abstand zwischen der Spitze des Wandlers und dem Ziel ist, wie z. B. eine Maschinenwelle.

Der IQS450-Signalkonditionierer enthält einen Hochfrequenzmodulator/Demodulator, der dem Wandler ein Antriebssignal liefert.Dies erzeugt das notwendige elektromagnetische Feld verwendet, um die Lücke zu messenDie Konditioner­Schaltkreise besteht aus hochwertigen Bauteilen und ist in einer Aluminium-Extrusion montiert.

Allgemeine Anforderungen an den Eingang eines Transduzors: Hochfrequenzstromquelle eines IQS450-Signalkonditionierers

IQS450-Signalkonditionierer:

Ausgangsspannung, 3-Draht-Konfiguration:

• Spannung bei Min. GAP: -1,6 V

• Spannung bei max. GAP: -17,6 V

• Dynamischer Bereich: 16 V

• Ausgangsimpedanz: 500 Ω

• Kurzschlussstrom: 45 mA

Stromausgang, zwei Leitungen:

• Strom bei Min. GAP: -15,5 mA

• Strom bei max. GAP: -20,5 mA

• Dynamischer Bereich: 5 mA

Ausgangskapazität: 1 nF

Ausgangsinduktivität: 100 μH
