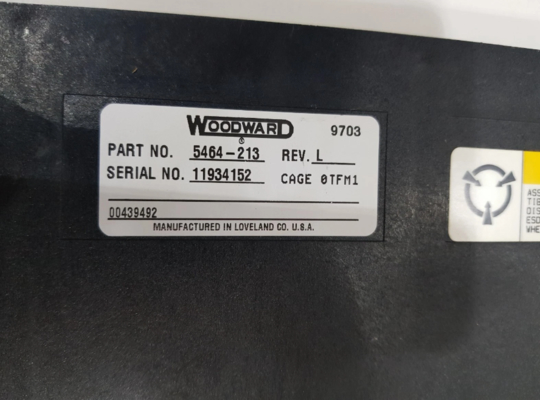

5464-213 Woodward NetCon Serial I/A-Karte

5464-213 Woodward Netcon Serial I/O Karte

Produktdetails:

Zusätzliche Informationen:

Beschreibung:

Intelligente I/O-Module verfügen über eigene integrierte Mikrocontroller. Alle in diesem Kapitel beschriebenen Module sind intelligente I/O-Module. Während der Initialisierung des intelligenten Moduls schaltet der Mikrocontroller des Moduls die LED aus, nachdem der Power-Up-Selbsttest (POST) bestanden und vom CPU initialisiert wurde. Eine leuchtende LED zeigt einen I/O-Fehler an.

Die CPU informiert jedes Modul auch darüber, in welcher Rate-Gruppe jeder Kanal arbeiten soll, zusammen mit anderen spezifischen Informationen (z. B. Thermoelementtyp für Thermoelementmodule). Während des Betriebs sendet die CPU periodisch einen "Schlüssel" an alle I/O-Karten, der angibt, welche Rate-Gruppen derzeit aktualisiert werden müssen.

Durch dieses Initialisierungs-/Schlüssel-Broadcast-System kann jedes I/O-Modul seine eigene Rate-Gruppen-Planung mit minimaler CPU-Intervention handhaben. Diese intelligenten I/O-Module verfügen außerdem über eine integrierte Online-Fehlererkennung und automatische Kalibrierungs-/Kompensationsfunktionen. Jeder Eingangskanal verfügt über eine unabhängige Präzisions-Spannungsreferenz. Der integrierte Mikrocontroller liest diese Referenzspannung einmal pro Minute, wenn keine Eingänge gelesen werden. Der Mikrocontroller verwendet dann die Daten, die aus der Referenzspannungsablesung gewonnen wurden, zur Fehlererkennung und automatischen Temperaturkompensation/Kalibrierung.

Der integrierte Mikrocontroller hat voreingestellte Grenzwerte für die erwarteten Messwerte beim Messen jeder Referenzspannung. Wenn ein Messwert außerhalb dieser Grenzwerte liegt, stellt das System fest, dass der Eingangskanal, der A/D-Wandler oder die Präzisions-Referenzspannungsquelle des Kanals fehlerhaft ist. Wenn dies auftritt, kennzeichnet der Mikrocontroller den Kanal als fehlerhaft. Die CPU führt dann alle Aktionen aus, die der Anwendungstechniker in der Anwendung programmiert hat.
