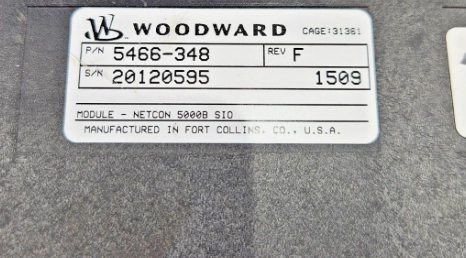

5466-348 Woodward Netcon 5000B SiO-Modul

5466-348 Woodward NetCon Modul

Produktdetails:

Zusätzliche Informationen:

Beschreibung:

Dieses Aktuator-Treiber-Modul empfängt digitale Informationen von der CPU und erzeugt vier proportionale Aktuator-Treibersignale. Diese Signale sind proportional und ihr maximaler Bereich beträgt 0 bis 25 mAdc oder 0 bis 200 mAdc. Abbildung 10-5 ist ein Blockdiagramm des Vierkanal-Aktuator-Treiber-Moduls. Das System schreibt Ausgabewerte über die VME-Bus-Schnittstelle in einen Dual-Port-Speicher.

Der Mikrocontroller skaliert die Werte mithilfe von Kalibrierungskonstanten, die in EEPROM gespeichert sind, und plant Ausgaben zum richtigen Zeitpunkt. Der Mikrocontroller überwacht die Ausgangsspannung und den Strom jedes Kanals und warnt das System vor Kanal- und Lastfehlern. Das System kann einzeln
die Stromtreiber deaktivieren. Wenn ein Fehler erkannt wird, der den Betrieb des Moduls verhindert, entweder durch den Mikrocontroller oder das System, leuchtet die FAULT-LED auf.

10.3.3—Installation
Die Module werden in Kartenführungen im Gehäuse der Steuerung eingeschoben und in die Hauptplatine eingesteckt. Die Module werden durch zwei Schrauben gehalten, eine oben und eine unten an der Frontplatte. Oben und unten am Modul befinden sich außerdem zwei Griffe, die beim Umschalten (Herausdrücken) die Module gerade so weit herausbewegen, dass die Karten die Hauptplatinenanschlüsse lösen.

10.3.4—FTM-Referenz
Informationen zur vollständigen Feldverdrahtung für das Vierkanal-Aktuatormodul FTM finden Sie in Kapitel 13. Siehe Anhang A für die Teilenummer-Querverweise für Module, FTMs und Kabel.

10.3.5—Fehlerbehebung
Jedes E/A-Modul verfügt über eine rote Fehler-LED, die den Status des Moduls anzeigt. Diese LED hilft bei der Fehlerbehebung, wenn das Modul ein Problem hat. Eine durchgehend rote LED zeigt an, dass die Aktuatorsteuerung nicht mit dem CPU-Modul kommuniziert. Blinkende rote LEDs weisen auf ein internes Problem mit dem Modul hin, und ein Modulaustausch wird empfohlen.
