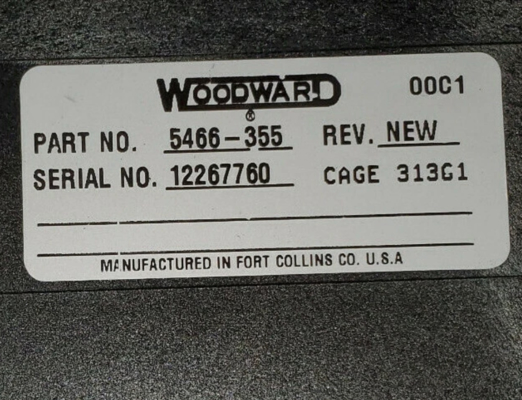

5466-355 Woodward Netcon Remote-Chassis-Transceiver-Modul

5466-355 Woodward NETCON FERNENCHASSIS-TRANSCEIVER-MODUL

Einzelheiten des Produkts:

Zusätzliche Informationen:

Beschreibung:

Dieses Modul empfängt digitale Informationen von der CPU und erzeugt vier proportionale Signalen zwischen Aktor und Treiber.Diese Signale sind proportional und haben einen maximalen Bereich von 0 bis 25 mAdc oder 0 bis 200 mAdc.Abbildung 10-5 ist ein Blockdiagramm des Vierkanal-Aktuator-Treiber-Moduls. Das System schreibt die Ausgabewerte über die VME-Bus-Schnittstelle in den Dual-Port-Speicher.

Der Mikrocontroller skaliert die Werte anhand von in EEPROM gespeicherten Kalibrierkonstanten und schlägt die Ausgänge zur richtigen Zeit ein.Der Mikrocontroller überwacht die Ausgangsspannung und den Strom jedes Kanals und warnt das System von Kanal- und Lastfehlern. Das System kann einzeln
Wenn entweder durch den Mikrocontroller oder das System ein Fehler festgestellt wird, der den Betrieb des Moduls verhindert, leuchtet die LED "Fehler" auf.

10.3.3Installation
Die Module werden in Kartenleitungen im Steuerungschassis geschoben und an das Motherboard angeschlossen.Außerdem befinden sich oben und unten zwei Griffe, die, wenn sie nach außen gedrückt werden, die Module gerade weit genug nach außen bewegen, damit die Platinen die Motherboard-Anschlüsse trennen können.

10.3.4FTM-Referenz
Siehe Kapitel 13 für vollständige Feldverkabelungsinformationen für das Vierkanal-Aktormodul FTM. Siehe Anlage A für Teilnummern für Module, FTMs und Kabel.

10.3.5Fehlerbehebung
Jedes I/O-Modul hat eine rote Fehler-LED, die den Status des Moduls anzeigt.Eine feste rote LED zeigt an, dass die Steuerung des Aktoransatzes nicht mit dem CPU-Modul kommuniziertDie blinkenden roten LEDs weisen auf ein internes Problem mit dem Modul hin und es wird empfohlen, das Modul zu ersetzen.
