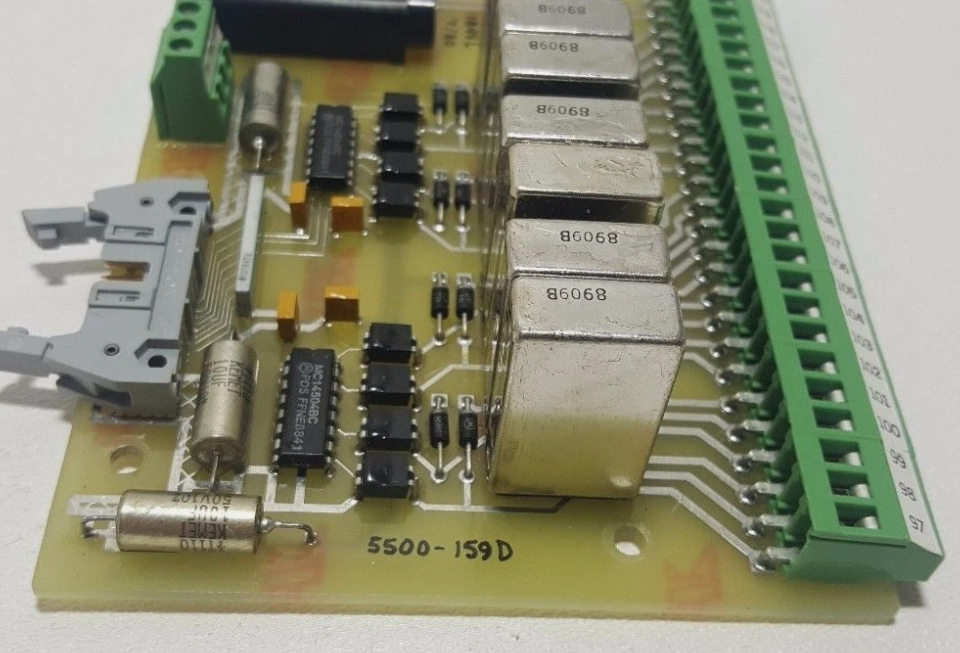

5500-159d Woodward Relay Control Board

5500-159d Woodward Relay Control Board

  • 5500-159d Woodward Relay Control Board
5500-159d Woodward Relay Control Board
Produktdetails:
Herkunftsort: USA
Markenname: Woodward
Zertifizierung: COO
Modellnummer: 5500-159d
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: inquiry
Verpackung Informationen: Original
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/t
Versorgungsmaterial-Fähigkeit: 10 Stück pro Tag
Kontakt
Ausführliche Produkt-Beschreibung
Produktname: 5500-159d Woodward Relay Control Board Produktmodell: 5500-159d
Garantie: 12 Monate Vorlaufzeit: 8-5 Arbeitstage
Versand von: DHL, TNT oder EMS, FedEx, UPS Aktie: Verfügbar
Bruttogewicht: 0,8 kg Packgröße: 11,8 "x 7,9" x 9,9 "(30 cm x 20 cm x 25 cm)

5500-159D Woodward RELAIS-STEUERPLATINE





Produktdetails:



Markenname Woodward
Modell 5500-159D
Zustand Neu
Bruttogewicht/Versandgewicht 2,2 lbs / 35,2 oz / 1kg
Verpackungsgröße 6,4" x 6,4" x 4,8" (16cm x 16 cm x 12 cm)
Ursprungsland/Original Land Vereinigte Staaten (USA)
Vorlaufzeit Auf Lager
Versandhafen Xiamen
Zahlung T/T
Verkaufspreis Anfrage
Farbe Abhängig vom Produkt
Garantie 12 Monate
Vorlaufzeit 5-8 Arbeitstage
Kurierpartner DHL, UPS, TNT, FedEx und EMS





Zusätzliche Informationen:



N/A N/A





Beschreibung:



Dieses Handbuch beschreibt die Woodward Peak 150 Digitalsteuerung für Dampfturbinen und den Handprogrammierer (9905-292) zur Programmierung. Die folgenden Themen werden in dem angegebenen Kapitel behandelt:  Installation & Hardware (Kapitel 2)  Überblick über den Betrieb des Turbinensystems (Kapitel 3)  Peak 150 Eingänge & Ausgänge (Kapitel 4)  Peak 150 Steuerungsfunktionen (Kapitel 5)  Erläuterung der Betriebsverfahren (Kapitel 6)  Überblick über den Handprogrammierer und die Menüs (Kapitel 7)  Einrichten der Konfigurationsmenüs (Kapitel 8)  Einrichten der Servicemenüs (Kapitel 9)  Detailliertes Funktionsblockdiagramm (Kapitel 10)  Modbus-Kommunikation (Kapitel 11)  Fehlersuche (Kapitel 12)  Serviceoptionen (Kapitel 13)  Programm-Arbeitsblätter (Anhang) Parameternamen werden in Großbuchstaben dargestellt und stimmen mit der Syntax überein, die auf dem Handprogrammierer oder dem Anlagenverdrahtungsplan zu sehen ist.

Verpackung Abbildung 2-1 ist eine Umrisszeichnung der Peak 150 Steuerung. Alle Peak 150 Steuerungskomponenten sind in einem einzigen NEMA 4X Gehäuse enthalten. Das Gehäuse kann im Innen- oder Außenbereich montiert werden. Der Zugang zu den internen Komponenten erfolgt über eine rechts angeschlagene Tür, die durch sechs unverlierbare Schrauben geschlossen gehalten wird. Die ungefähre Größe des Gehäuses beträgt 19 x 12 x 4 Zoll (ungefähr 483 x 305 x 102 mm). Das Gehäuse hat zwei Öffnungen im Boden für den Kabelzugang. Ein Loch hat einen Durchmesser von ca. 25 mm (1 Zoll), das andere einen Durchmesser von ca. 38 mm (1,5 Zoll). Diese Löcher nehmen entweder englische oder metrische Standard-Kabelverschraubungen auf.

Alle internen Komponenten sind von Industriequalität. Die Komponenten umfassen die CPU (Central Processing Unit), ihren Speicher, das Schaltnetzteil, alle Relais, alle Ein-/Ausgangsschaltungen und alle Kommunikationsschaltungen für die Fronttüranzeige, die Touch-Tastatur, die Remote-RS-232-, RS-422- und RS-485-Modbus-Kommunikation.

Montage Das Standard-Peak 150-Steuerungsgehäuse muss vertikal an einer Wand oder einem 19" (483 mm) Rack montiert werden, wobei ausreichend Platz für das Öffnen des Deckels und den Kabelzugang vorhanden sein muss. Zwei angeschweißte Flansche, einer auf der rechten und einer auf der linken Seite, ermöglichen eine sichere Montage.

Elektrische Anschlüsse Alle elektrischen Anschlüsse müssen durch die beiden Öffnungen im Boden des Gehäuses zu den Klemmenblöcken im Inneren des Gehäuses hergestellt werden. Führen Sie alle Niedrigstromleitungen durch die große Kabelöffnung. Führen Sie alle Hochstromleitungen durch die kleine Kabelöffnung. Die Verdrahtung für jede MPU und für jeden Aktuator muss separat abgeschirmt werden. Wir empfehlen außerdem eine separate Abschirmung für jeden mA-Eingang. Kontakteingänge können innerhalb eines einzigen Mehrleiterkabels mit einer einzigen Gesamtabschirmung gebündelt werden. Abschirmungen sollten nur an der Peak 150 Steuerung angeschlossen werden. Relais- und Stromversorgungsleitungen erfordern normalerweise keine Abschirmung.

  • RELAIS-STEUERPLATINE
  • EINZELANSCHLUSS
  • 8-RELAIS-ARRAY
  • SCHRAUBKLEMMEN
  • 250 V 1 A SICHERUNGSBEWERTUNG



5500-159d Woodward Relay Control Board 0
