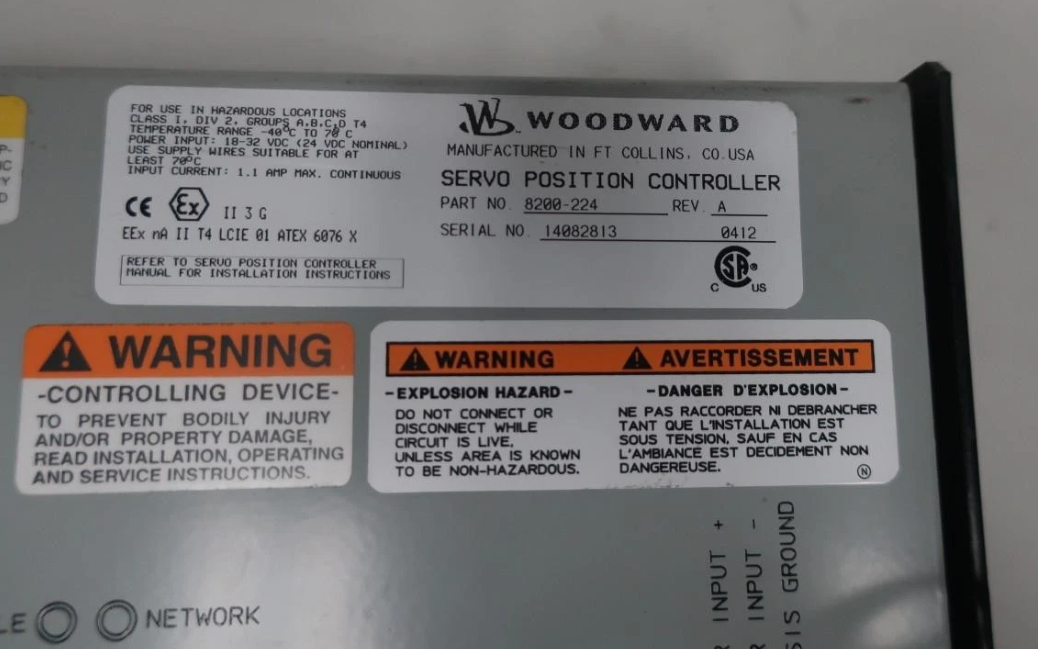

8200-224 Woodward Servo Position Controller

8200-224 Woodward Servo-Positionsregler

Produktdetails:

Zusätzliche Information:

Beschreibung:

Der 8200-226 ist das neueste Modell des SPC (Servo-Positionsregler). Er ersetzt die Modelle 8200-224 und 8200-225. Der SPC positioniert einen hydraulischen oder pneumatischen Aktuator basierend auf einem Positionssollwertsignal, das von einer Steuerung empfangen wird. Der SPC positioniert einen Einzelspulenaktuator unter Verwendung von Einzel- oder Doppelpositionsrückmeldegeräten. Das Positionssollwertsignal kann über DeviceNet, 4–20 mA oder beides an den SPC gesendet werden. Ein Softwareprogramm, das auf einem Personal Computer (PC) läuft, ermöglicht es dem Benutzer, den SPC einfach zu konfigurieren und zu kalibrieren.

Das SPC Service Tool wird verwendet, um einen SPC zu konfigurieren, zu kalibrieren, einzustellen, zu überwachen und Fehler zu beheben. Das Service Tool läuft auf einem PC und kommuniziert mit dem SPC über eine serielle Verbindung. Der serielle Anschluss ist eine 9-polige Sub-D-Buchse und verwendet ein Direktkabel, um eine Verbindung zum PC herzustellen. Woodward bietet bei Bedarf ein USB-zu-9-poligem-Seriell-Adapter-Kit für neue Computer an, die keinen 9-poligen seriellen Anschluss haben (P/N 8928-463).

Dieses Kit enthält einen USB-Adapter, Software und ein 1,8 m (6 ft) langes serielle Kabel. (Siehe Kapitel 4 für die Installationsanweisungen für das SPC Service Tool.) Der SPC wird konfiguriert, indem der Konfigurationsdateieditor des SPC Service Tools verwendet wird, um eine Datei zu erstellen, die dann in den SPC geladen wird. Das SPC Service Tool kann auch eine vorhandene Konfiguration von einem SPC in den Konfigurationsdateieditor lesen.

Wenn ein SPC zum ersten Mal an einen Aktuator angeschlossen wird, muss er an den Positionsrückmelde-Wandler des Aktuators kalibriert werden. Der Benutzer wird durch den Kalibrierungsprozess vom Service Tool geführt. Die Kalibrierung kann auch von der Steuerung über die DeviceNet-Verbindung durchgeführt werden. Das Kalibrierverfahren finden Sie in der GAP™-Hilfedatei.

Der SPC benötigt eine Spannungsquelle von 18 bis 32 Vdc mit einer Stromkapazität von maximal 1,1 A. Wenn eine Batterie zur Stromversorgung verwendet wird, ist ein Batterieladegerät erforderlich, um eine stabile Versorgungsspannung aufrechtzuerhalten. Die Stromleitung sollte mit einer 5 A, 125 V Sicherung geschützt werden, die einem Einschaltstrom von 20 A, 100 ms standhält, wenn die Stromversorgung eingeschaltet wird.
